آلة التثقيب البرجية المؤازرة الكاملة
مع وظيفة الرسومات والخطوة ووظيفة الثقب المستمر.
برمجة رمز G الدولي بسيطة ومريحة.
تعد واجهة RS232 القياسية الدولية ملائمة للاتصال بالكمبيوتر.
مجهزة بمحرك سيرفو AC رقمي بالكامل ونظام مؤازر.
ردود فعل حلقة شبه مغلقة لجهاز تشفير النبض.
البرمجة في الموقع، البرمجة الخلفية.
اختيار اللغة: الصينية والإنجليزية.
مع وظيفة المحاكاة الرسومية.
إنه مناسب لإجراء نسخ احتياطي لمعلمات النظام ومخططات السلم وبرامج المعالجة وتحقيق المعالجة عبر الإنترنت لبرامج المعالجة ذات السعة الكبيرة.
يتم إجراء الاستيفاء والكشف عن الموضع والتحكم المؤازر بالنانومتر، مما يمكنه تحقيق معالجة عالية السرعة وعالية الدقة.
استخدام ناقل بيانات تسلسلي فائق السرعة، مع عدد أقل من كابلات الأسلاك.
درجة عالية من التكامل، باستخدام برامج خاصة، وقت بدء تشغيل قصير.
نظام التحكم سهل التعلم وسهل التشغيل.
معلمات الأداء
| لا. | غرض | المعلمة | وحدة | ملاحظة |
| 1 | القوة الدافعة | 300 (30) | كن (تي) | اختياري 400 (40) |
| 2 | هيكل الإطار | 'O' مغلق | معالجة تلطيف المدفأة | |
| 3 | الحد الأقصى لحجم الورقة | المحور السيني 5000 | مم | تحديد المواقع الثانوية للمحور X |
| 4 | المحور ص ¨1250¨1500¨2000¨2500 | مم | ||
| 5 | سمك الورقة الأقصى | 6.35 | مم | |
| 6 | أقصى قطر للثقب واحد | Φ88.9 | مم | تخصيص |
| 7 | تردد اللكم | 1800 | hpm | |
| 8 | أعلى تردد للثقب (مسافة 1 مم وشوط 6 مم) | 800 | hpm | |
| 9 | أعلى تردد للثقب (مسافة 25.4 مم، شوط 6 مم) | 400 | hpm | |
| 10 | عدد محاور التحكم | 5 (X، Y، R، T، C) | قطعة | |
| 11 | شكل القالب | قالب قياسي دولي من سلسلة 85 طويل التوجه | ||
| 12 | توزيع محطات البرج¨28¨32 محطة | þ10A、11B、5C、2D¨16A、11B、3C、2D (بما في ذلك المحطات الدوارة: 1B، 1C) | معيار | تخصيص |
| 13 | إعادة وضع الاسطوانة | 2 | تعيين | |
| 14 | السرعة القصوى لحركة الورقة | 106 | م/دقيقة | |
| 15 | هيكل المنضدة | طاولة مركبة بالفرشاة/الكرة الفولاذية | ||
| 16 | سرعة البرج | 30 | دورة في الدقيقة | |
| 17 | دقة | ±0.10 | مم | |
| 18 | العمر الإنتاجي للسكين | ما لا يقل عن 500000 مرة | ||
| 19 | ماكس التحميل | 156 | كجم | |
| 20 | استهلاك الطاقة | 5.2 | كيلوواط/ساعة | |
| 21 | ضغط الهواء | 0.6 | MPa | |
| 22 | الجهد االكهربى | 380±5% | V | |
| 23 | وزن الآلة | ¨14¨16¨20¨25 | T | |
| 24 | ارتفاع القالب | 209 | مم | |
| 25 | حجم الآلة | ¨5200¨5500¨6400¨7400x5200x2280 | مم |
نظام السيرفو وقائمة قطع الغيار الرئيسية الخاصة به
| غرض | مواصفة | ماركة |
| محرك سيرفو لكمة | 55 كيلو واط × 350 دورة في الدقيقة | سينموت |
| مرشح الموجة | DL-180EBT | سينموت |
| التشفير | محلل متعدد الأزواج القطب 1024 خطًا | تاماجاوا، اليابان |
| خزان زيت التبريد | الحجم 96 لتر، سعة التبريد 1200 مل/الدقيقة | سينموت |
| خط التشفير | TRVVP سلك محمي بزوج ملتوي | تايوان |
| الصلب المغناطيسي | فئة ه | يونشنغ، نينغبو |
| مستشعر درجة الحرارة | PL3FC-312-S2-1 | إن تي سي، اليابان |
| وحدة تحكم محرك الأقراص | 90 كيلو واط | المكونات المستوردة |
| DSP | تي 28324 | ايه بي روكويل، الولايات المتحدة الأمريكية |
| الوحدة النمطية | 400 أ | فوجي، اليابان |
| CPLD | ألتر، الولايات المتحدة الأمريكية | |
| ثنائي الفينيل متعدد الكلور | سينموت-90 كيلو واط | دلتا |
| الإدارة المتكاملة للآفات | PM800HXS120 | ميتسوبيشي، اليابان |
| مروحة القيادة | دلتا | |
| مستشعر القاعة | MRSS31U | إن إي سي، اليابان |
| مفاعل عزل المدخلات | 90 كيلو فولت أمبير | ينجفينج، شنغهاي |
صور التفاصيل
تبلغ فترة ضمان آلة التثقيب البرجية المؤازرة الكاملة عامين، وتسري منذ تاريخ بوليصة الشحن، وإذا ظهرت الملحقات تالفة خلال فترة الضمان، باستثناء الأضرار الناجمة عن التعامل البشري غير السليم، فيمكننا استبدالها للمشتري مجانًا.

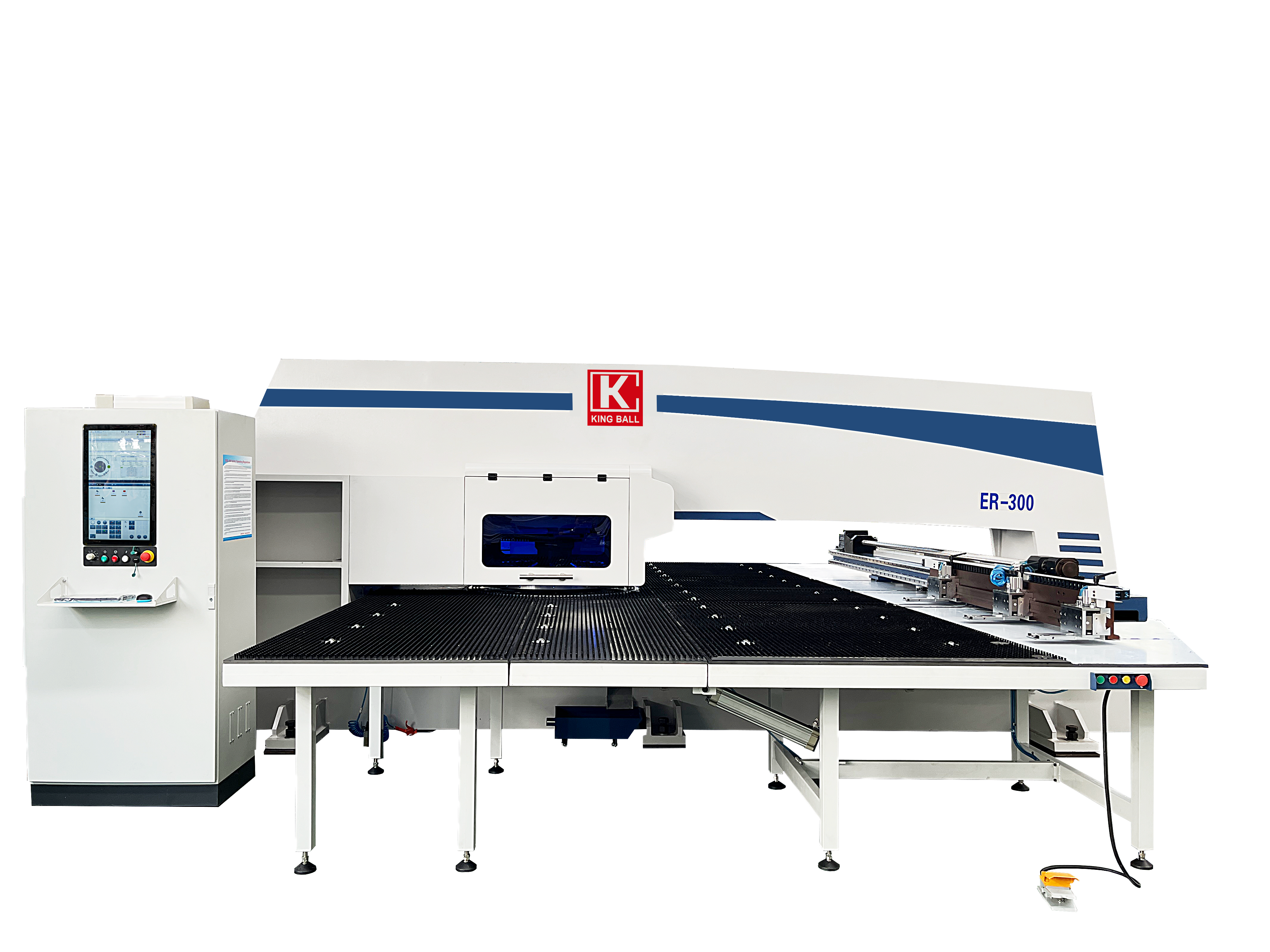

الجبهة

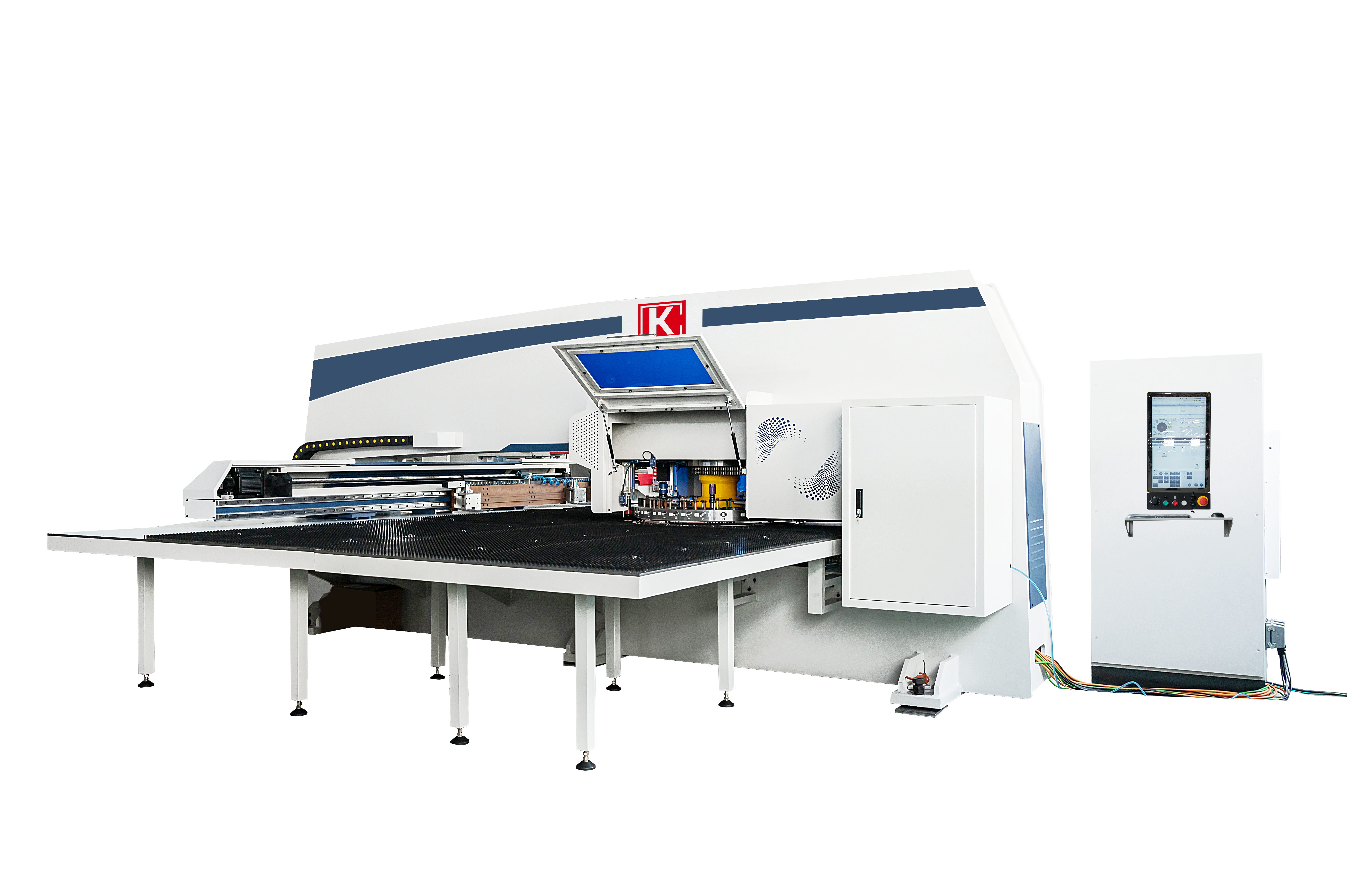

خلف
| صورة | غرض | الكمية | وحدة | مزود | وصف |
 | نظام التحكم | 1 | تعيين | نظام التحكم الصناعي لانجين | نظام تحكم صناعي خاص لمكبس التخريم البرجي CNC |
 | وحدة سيرفو ومحرك | 4 (x-5 كيلو واط ص-7.5 كيلو واط تي-2 كيلو واط ج-1.5 كيلو واط) | تعيين | باناسونيك | دقة عالية؛ سرعة عالية؛ قدرة قوية على التكيف؛ استقرار جيد. |

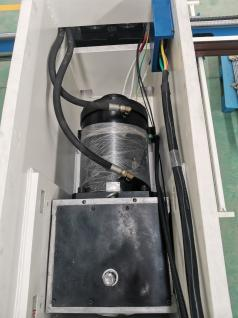

 | محرك سيرفو المحرك الرئيسي | 1 | تعيين | سينموت | حمولة ختم عالية. تزامن المغناطيس الدائم؛ توفير الطاقة وتوفير الاستهلاك |

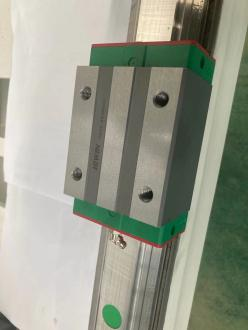

 | الأدلة الخطية | 4(س-30 ص-45) | قطعة | هيوين | دقة تحديد المواقع العالية؛ مناسبة للحركة عالية السرعة، يمكن أن تتحمل الحمل في الاتجاهين العلوي والسفلي واليسار واليمين في نفس الوقت؛ قدرة تحمل قوية للحمل؛ إنتاج منخفض للغبار وضجيج منخفض. |
 | الكرة اللولبية | 2 (س-5050 ص-5050) | قطعة | تبي، تايوان | دقة تحديد المواقع العالية؛ مناسبة للحركة عالية السرعة، يمكن أن تتحمل الحمل في الاتجاهين العلوي والسفلي واليسار واليمين في نفس الوقت؛ قدرة تحمل قوية للحمل؛ إنتاج منخفض للغبار وضجيج منخفض. |
 | تحمل دعم المسمار | 8(62077207) | قطعة | نسك، اليابان | دقة عالية؛ عمر مفيد طويل؛ مقاومة الحمل. |
| تحمل دعم القرص الدوار | 4(30220) | قطعة | نسك، اليابان | دقة عالية؛ عمر مفيد طويل؛ مقاومة الحمل. | |
 | سلسلة مزدوجة | 2 | تعيين | تسوباكي، اليابان | سلسلة نقل عالية الدقة ذات صف مزدوج مستوردة من اليابان. |

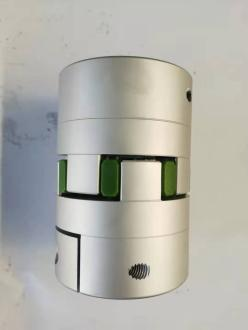

 | اقتران | 2/10 | قطعة | مانون، شنغهاي | علامة تجارية محلية معروفة، دقة نقل عالية وثبات عالي |

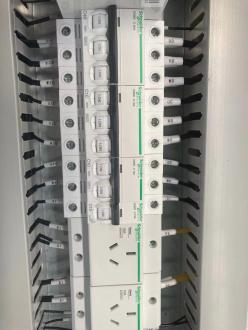

 | المكونات الكهربائية | 1 (مع خزانة كهربائية) | تعيين | شنايدر | علامة تجارية عالمية ذات ثبات وأمان عاليين في العمل. |
 | مفتاح الطاقة | 1 (مع خزانة كهربائية) | قطعة | ميغاواط، تايوان | استهلاك الطاقة صغير، ومعدل التحويل مرتفع، ونطاق تنظيم الجهد واسع، وسرعة التحويل سريعة. |
 | محول سيرفو | 1 | قطعة | سانو | القوة الميكانيكية جيدة، والقدرة على تحمل الدوائر القصيرة قوية، والأداء لتحمل صدمات الجهد الزائد جيد، ونطاق السعة كبير، والخسارة منخفضة، وقدرة التحميل الزائد قوية، وعمر التشغيل طويل. |
 | مكونات تعمل بالهواء المضغوط | 1 | تعيين | إيرتاك | علامة تجارية عالمية كبيرة وسرعة استجابة سريعة وعمر مفيد طويل. |
 | صمام | 1 | تعيين | إيرتاك | |
 | تبديل القرب | 1 | تعيين | ريكو، تايوان | استجابة سريعة ودقة عالية |
