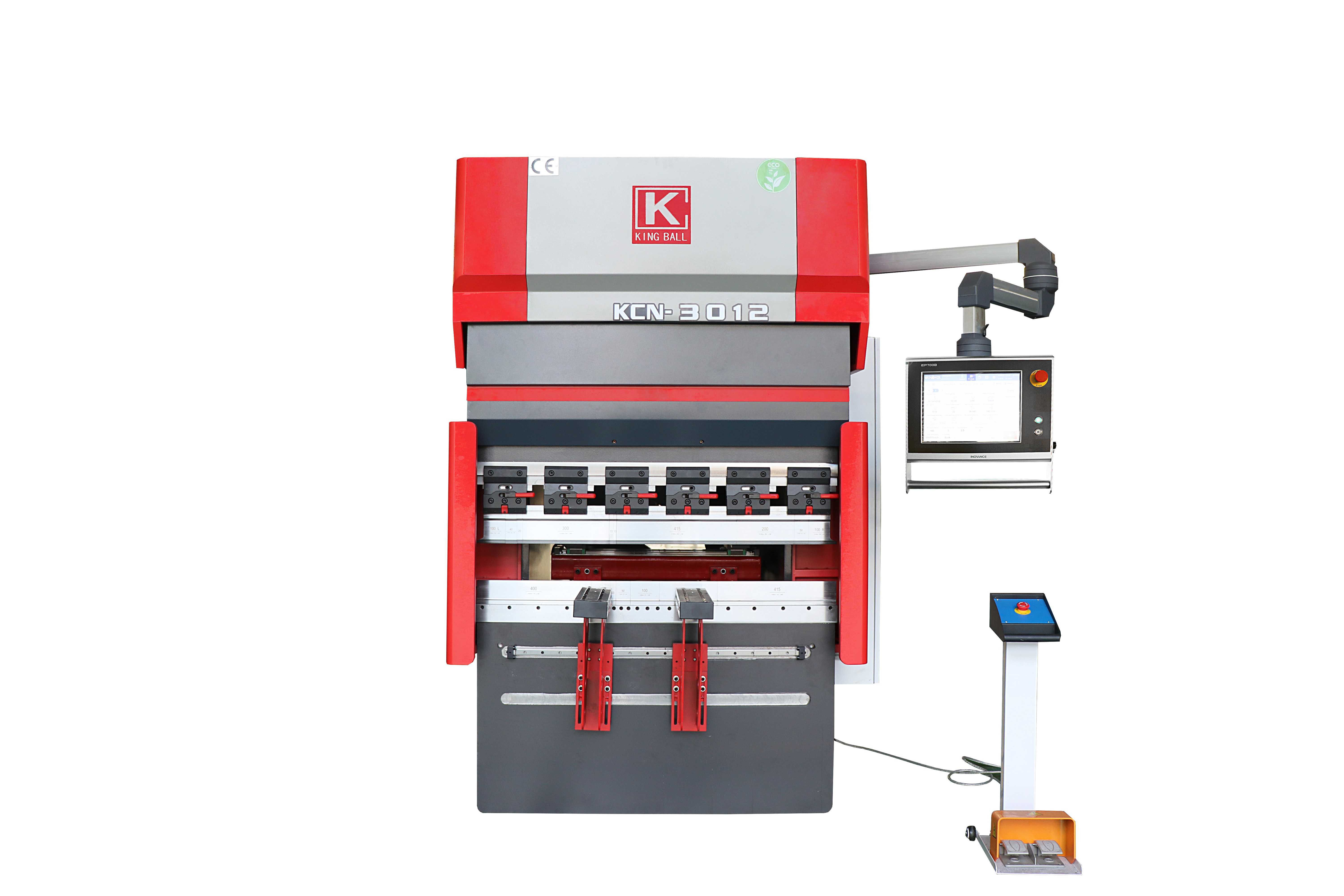

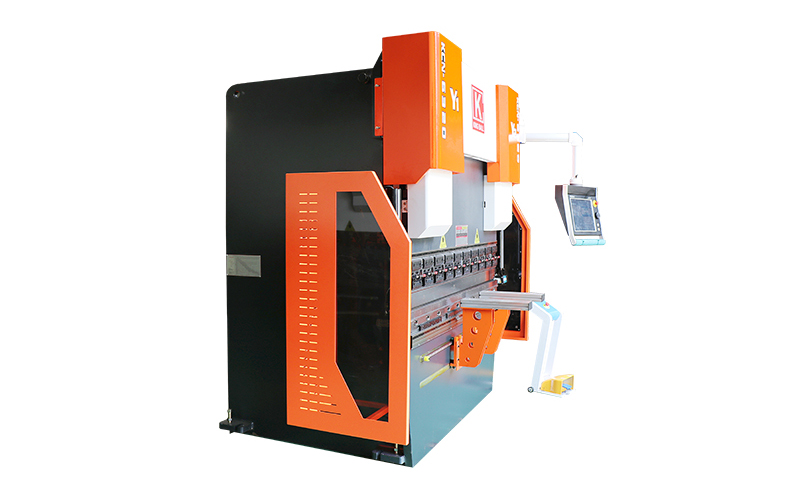

الفرامل الكهربائية المؤازرة CNC

قوة الانحناء: 30 طن - 100 طن

طول الانحناء: 1250 مم - 3200 مم

العلامة التجارية لوحدة التحكم: وحدة تحكم CNC Inovance EP700B

ديليم

محاور التحكم: 4+1/6+1/8+1محور

库存： 0

رسالتك

سلة الاستفسارات

معلمات الأداء

لا.	غرض	الموديل: 3012	الموديل: 4016	الموديل: 6020	الموديل: 8025	الموديل : 10032	وحدة
1	سعة	300	400	600	800	1000	كيلو نيوتن
2	الأعلى. طول الانحناء	1250	1600	2000	2500	3200	مم
3	بين الأعمدة	930	1200	1600	2100	2600	مم
4	الأعلى. اغلاق الارتفاع	480	480	480	480	480	مم
5	السكتة الدماغية الشريحة	200	200	200	200	200	مم
6	عمق الحلق	250	250	350	350	400	مم
7	السرعة المنخفضة	200	200	200	200	200	مم/دقيقة
8	سرعة الضغط	0-30	0-30	0-30	0-30	0-30	مم/دقيقة
9	سرعة العودة	200	200	200	200	200	مم/دقيقة
10	قوة المحرك الرئيسي	18	7.5*2	18*2	28*2	41*2	كيلوواط
11	ضربة المحور X	500	500	500	500	500	مم
12	سرعة المحور X	300	300	300	300	300	مم/ثانية
13	ضربة المحور R	200	200	200	200	200	مم
14	سرعة المحور R	60	60	60	60	60	مم/ثانية
15	حجم المخطط التفصيلي L/W/H	1700	2500	2500	3000	3700	مم
				1450	1750	1750	1750	1920	مم
				2300	2500	2600	2600	2700	مم
16	وزن	2800	3600	5500	7200	10500	كجم

قائمة التكوين

اسم	منتج
تحكم CNC	Inovance --- العلامة التجارية الصينية Delem --- العلامة التجارية الهولندية
الكرة اللولبية الرئيسية	Laien --- العلامة التجارية اليابانية
المكونات الكهربائية	شنايدر --- ماركة فرنسا
محرك سيرفو رئيسي	Inovance --- العلامة التجارية الصينية
محرك سيرفو (مقياس خلفي)	Inovance --- العلامة التجارية الصينية (وحدة التحكم Inovance EP700B CNC) Fuji --- العلامة التجارية اليابانية (وحدة التحكم DelemCNC)
الكرة اللولبية والدليل الخطي (المقياس الخلفي)	هوك كينغ --- العلامة التجارية تايوان
حاكم صريف	جيفي --- العلامة التجارية الإيطالية
حماية اختيارية من الليزر	DSP --- Nuova --- العلامة التجارية الإيطالية BLPS --- Keli --- العلامة التجارية الصينية
ستارة اختيارية خفيفة للخلف	كيلي --- العلامة التجارية الصينية

قائمة التكوين

نموذج وحدة تحكم CNC من Delem	DA53Tx	DA58Tx	DA66S	DA69S
مظهر
شاشة	شاشة TFT ملونة عالية الدقة مقاس 15 بوصة	شاشة TFT ملونة عالية الدقة مقاس 18.5 بوصة	شاشة TFT ملونة عالية الدقة مقاس 24 بوصة	شاشة TFT ملونة عالية الدقة مقاس 24 بوصة
القرار	1366 × 768 بكسل، ألوان 32 بت	1366 × 768 بكسل، ألوان 32 بت	1920 × 1080 بكسل، ألوان 32 بت	1920 × 1080 بكسل، ألوان 32 بت
الحد الأقصى للمحاور	ما يصل إلى 4 محاور +1 و6+1 محاور (اختياري)	ما يصل إلى 4 محاور +1 و6+1 محاور (اختياري)	ما يصل إلى 8 +1 محاور	ما يصل إلى 8 +1 محاور
طريقة البرنامج	البرمجة الرسومية الرقمية ثنائية الأبعاد (اختياري)	البرمجة الرسومية العددية ثنائية الأبعاد	البرمجة الرسومية العددية ثنائية الأبعاد والمحاكاة ثلاثية الأبعاد	البرمجة الرسومية العددية ثنائية الأبعاد البرمجة الرسومية ثلاثية الأبعاد
مستشعر اللمس	التحكم الكامل بشاشة اللمس (PCT-touch)	التحكم الكامل بشاشة اللمس (PCT-touch)	التحكم الصناعي بشاشة تعمل باللمس معاهدة التعاون بشأن البراءات	التحكم الصناعي بشاشة تعمل باللمس معاهدة التعاون بشأن البراءات
سعة التخزين	1 جيجابايت	1 جيجابايت	4 غيغابايت	4 غيغابايت
الأدوات	- مكتبة الأدوات 30 لكمة / 30 قالب - تحديد الأدوات الأبجدية الرقمية - أدوات الحاشية - أدوات نصف القطر	- مكتبة الأدوات 99 لكمة / 99 قالب - تحديد الأدوات الأبجدية الرقمية - برمجة الأدوات الرسومية المجانية - أدوات الحاشية - أدوات نصف القطر	- تكوين أداة رسومية - إعدادات محطة أدوات متعددة - تصور تجزئة الأداة - تحديد أداة أبجدية رقمية - برمجة أداة رسومية مجانية - أدوات هيمينغ - أدوات نصف قطر - دعم محول الأداة - استيراد أداة DXF (اختياري)	- تكوين أداة رسومية - إعدادات محطة أدوات متعددة - تصور تجزئة الأداة - تحديد الأداة الأبجدية الرقمية - برمجة أداة رسومية مجانية - أدوات هيمينغ - أدوات نصف القطر - دعم محول الأداة - استيراد أداة DXF
الشبكات	خياري	خياري	شبكات Windows® القياسية	شبكات Windows® القياسية
حساب تسلسل الانحناء	/	ستاندراد	ستاندراد	ستاندراد
البرمجيات دون اتصال	الملف الشخصي-53TL	الملف الشخصي-58TL	الملف الشخصي-S2D	الملف الشخصي-S3D
القدرة جنبا إلى جنب	خياري	خياري	ستاندراد	ستاندراد
لغة	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR

محاور التحكم
السكتة الدماغية رام
Y1	التحكم في الحزام المتزامن الأيسر، محاور التحكم في ناقل الحركة اللولبي الكروي
Y2	التحكم في الحزام المتزامن الأيمن، محاور التحكم في ناقل الحركة اللولبي الكروي
المقياس الخلفي
X	المحاور المتحركة للمقياس الخلفي (الأمامي والخلفي) ستاندراد: محاور X --- محرك سيرفو واحد
R	محاور متحركة للمقياس الخلفي (لأعلى ولأسفل) ستاندراد: محاور R --- محرك سيرفو واحد
Z	أصابع سدادة المقياس الخلفي تتحرك المحاور (اليسار واليمين) ستاندراد: محاور Z --- ترقية يدويًا: محاور Z1، Z2 --- محركان مؤازران
تتويج المنضدة
W	حامل تتويج طاولة العمل باستخدام الحاسب الآلي: محاور W --- تتويج ميكانيكي بمحرك

عرض المقياس الخلفي (محاور X، R، Z)

1 محاور قياس خلفي (X)

1 محاور المقياس الخلفي، في الواقع نعني 3 + 1 محاور. 1 محاور المقياس الخلفي هو محاور X. محاور Z مع دليل خطي يدوي. يمكن تحريك الأصابع لأعلى ولأسفل ولليسار ولليمين يدويًا.

2 محاور قياس خلفي (X، R)

مقياس خلفي بمحورين، في الواقع نعني 4+1 محاور. مقياسان خلفيان للمحور هما محاور X ومحاور R ومحاور Z مع دليل خطي يدوي. يمكن تحريك الأصابع اليسرى واليمنى يدويًا.

4 محاور قياس خلفي (X، R، Z1، Z2)

المقياس الخلفي ذو 4 محاور، في الواقع نعني 6 + 1 محاور. المقياس الخلفي 4 محاور هو محاور X ومحاور R ومحاور Z1 ومحاور Z2.

تتويج طاولة العمل CNC (محاور W) ----- ستاندراد فوق 1600 مم

يقوم نظام التتويج CNC بحساب قيمة التعويض وفقًا للتشوه الإجمالي للشريط المنزلق وسطح الطاولة. وهذا يسمح لمنحنى التشوه للسرير بمحاذاة منحنى التعويض بسلاسة، مما يضمن أفضل استقامة واتساق زاوي لمنتجاتنا.

مبالغ فيه للإظهار

Standrad: محاور W --- تتويج بمحرك

صور التفاصيل

الجبهة

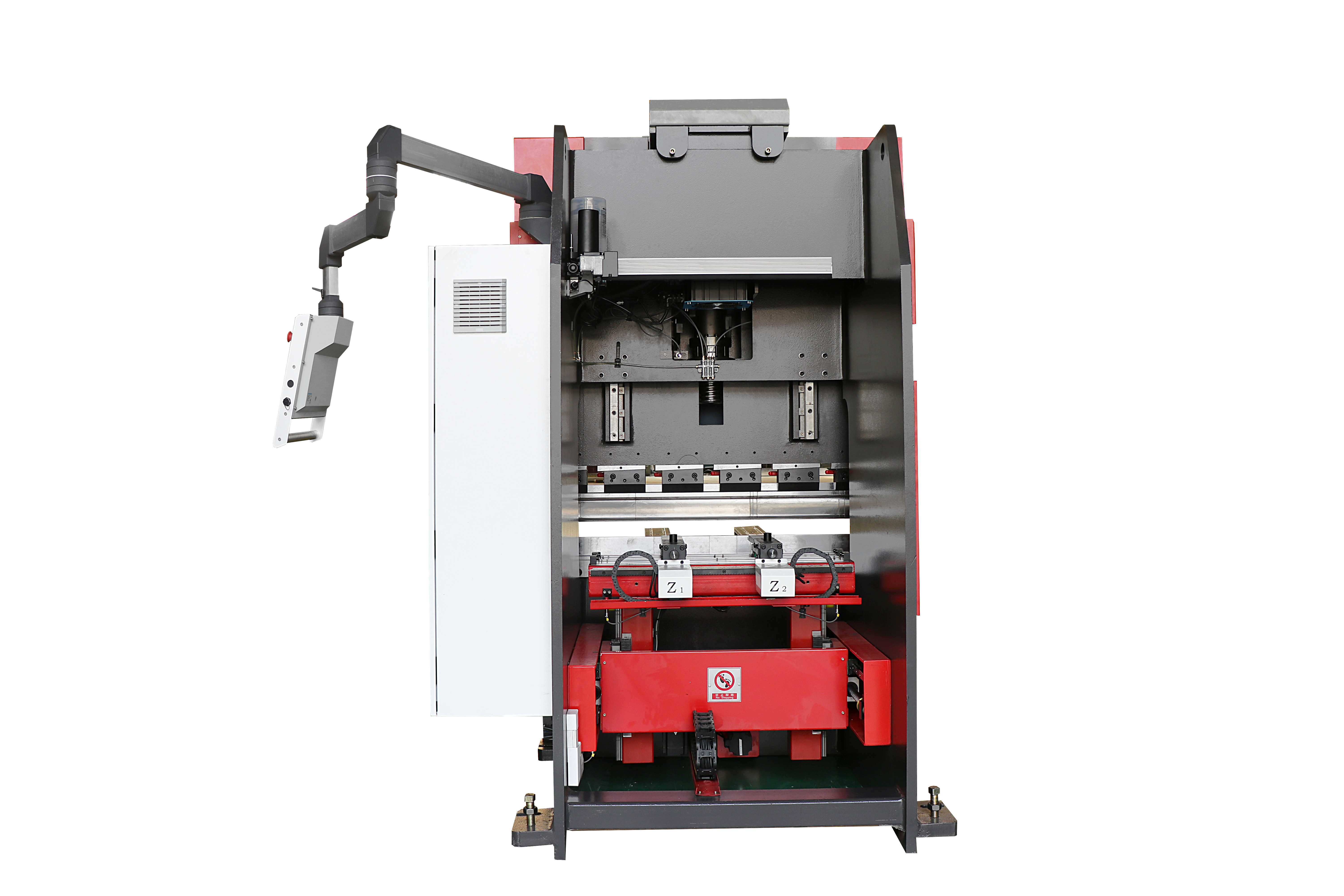

خلف

تتحرك سدادات المحاور Z يسارًا ويمينًا على دليلين خطيين يدويًا.

تتحرك السدادات Z1، Z2 يسارًا ويمينًا على دليلين خطيين تلقائيًا بواسطة وحدة التحكم CNC.

محاور Z

2 محاور قياس خلفي (4+1 محاور)

محاور Z1، Z2

4 محاور قياس خلفي (6+1 محاور

محاور Z1، Z2

6 محاور قياس خلفي (8+1 محاور)

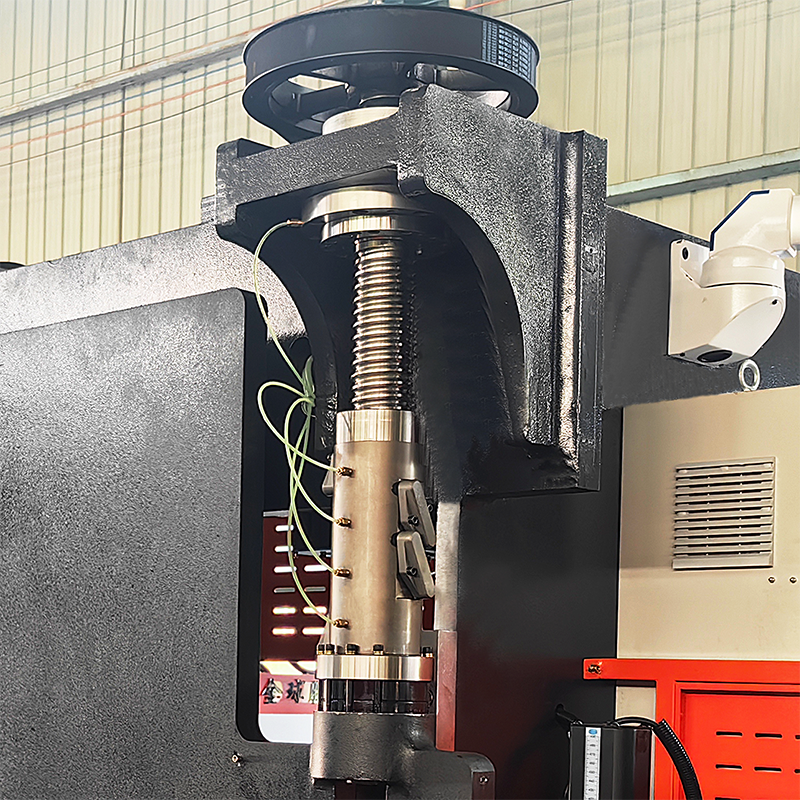

الكرة اللولبية الرئيسية --- Laien --- العلامة التجارية اليابانية

- كرة لولبية شديدة التحمل من اليابان، دقة عالية، قوة عالية، عمر طويل.

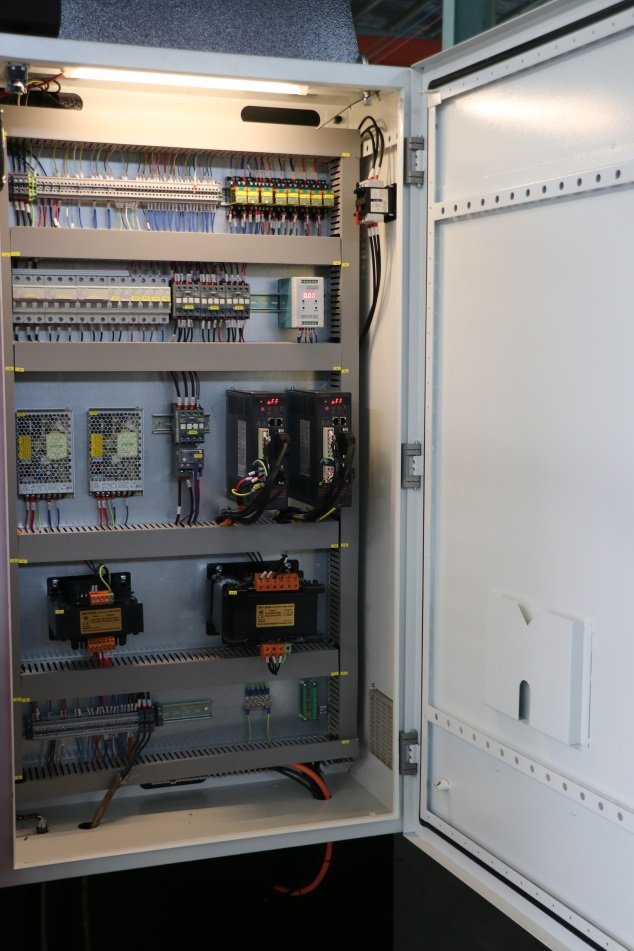

المكونات الكهربائية---شنايدر---ماركة فرنسا

- جميع المكونات الكهربائية مستوردة من فرنسا

- أسلاك أنيقة، وأداء مستقر ومتين، مما يضمن

عمر خدمة طويل

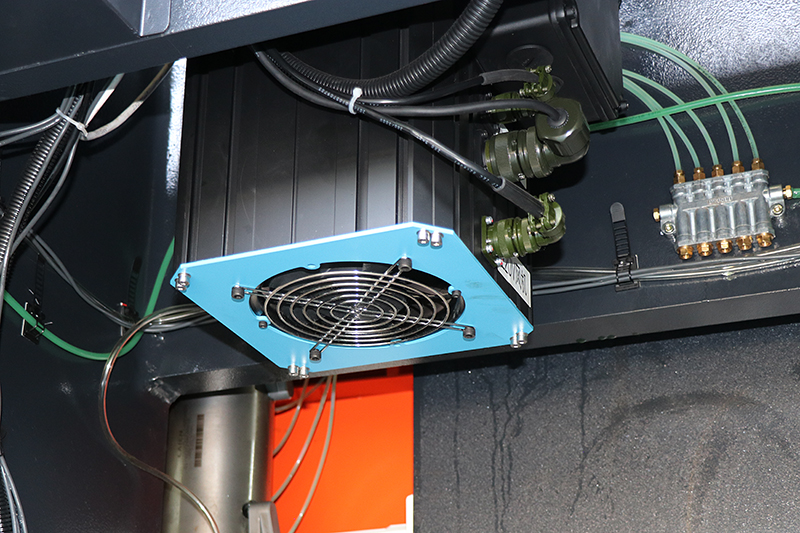

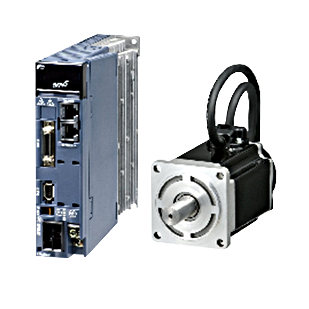

محرك مؤازر ومحرك --- Inovance --- العلامة التجارية الشهيرة في الصين

- تلبية متطلبات تحديد المواقع عالية الدقة.

محرك سيرفو ومحرك (مقياس خلفي) --- فوجي --- ماركة يابانية

محرك سيرفو ومحرك (مقياس خلفي) --- Inovance --- العلامة التجارية الصينية

- تلبية متطلبات تحديد المواقع عالية الدقة

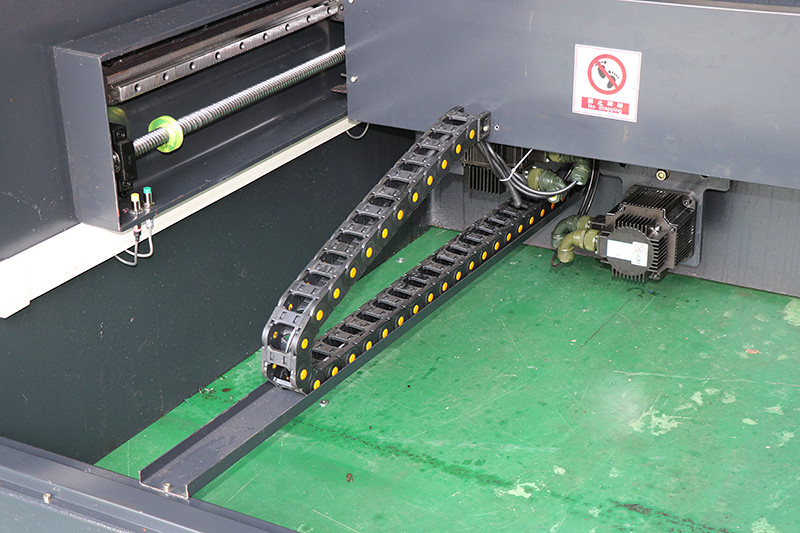

الكرة اللولبية، الدليل الخطي --- هوك كينغ --- العلامة التجارية التايوانية

- مقياس خلفي مع لولب كروي ودليل خطي، دقة عالية، سرعة عالية وضجيج منخفض.

مسطرة صريف --- GIVI --- ماركة إيطالية

-مقياس صريف عالي الدقة مثبت

على لوحة C.

ذراع دعم أمامي منزلق مزدوج مثبت على الدليل الخطي، سهل الحركة.

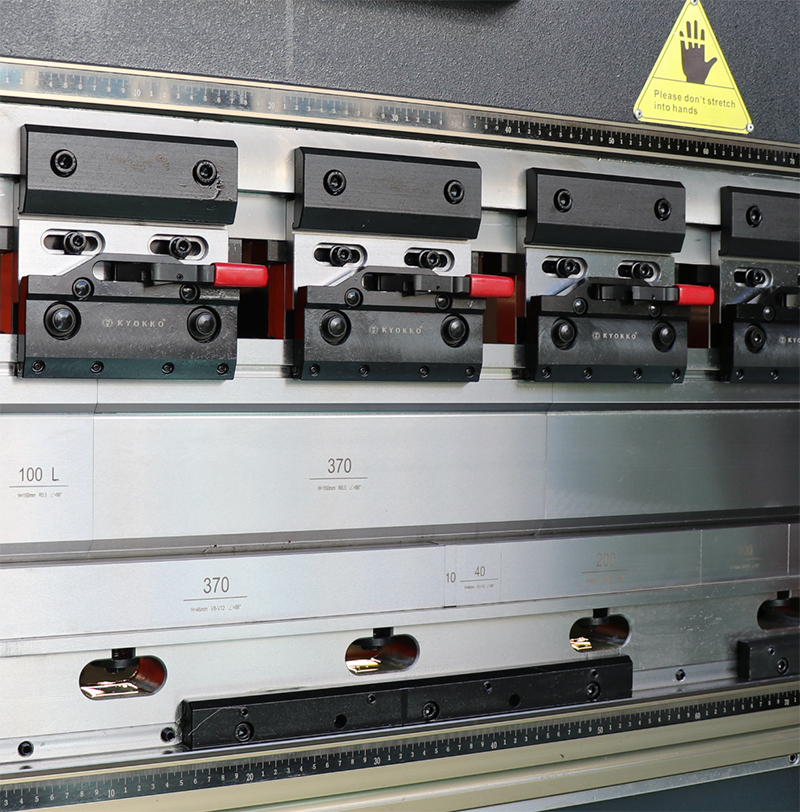

نوع مفتاح واحد يطلق التثبيت بسرعة.

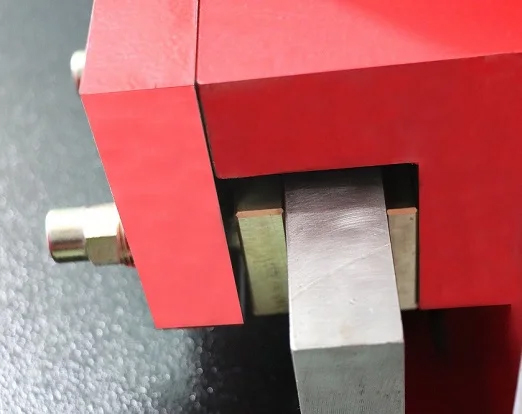

يستخدم الدليل التوجيه النحاس، ومقاوم للاهتراء، وعمر الخدمة الطويل.

حارس أمان من نوع الباب على الجانبين

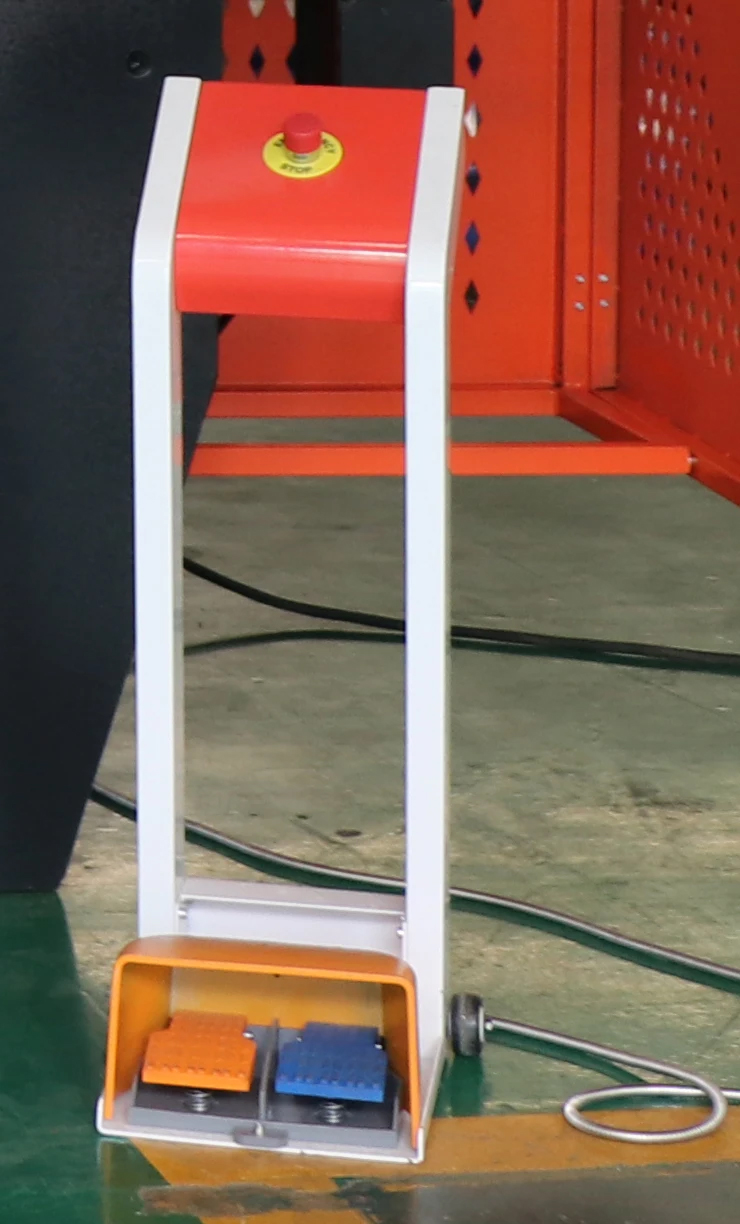

مفتاح الدواسة مع توقف الطوارئ، التشغيل الآمن، القاعدة مع بكرات سهلة الحركة.

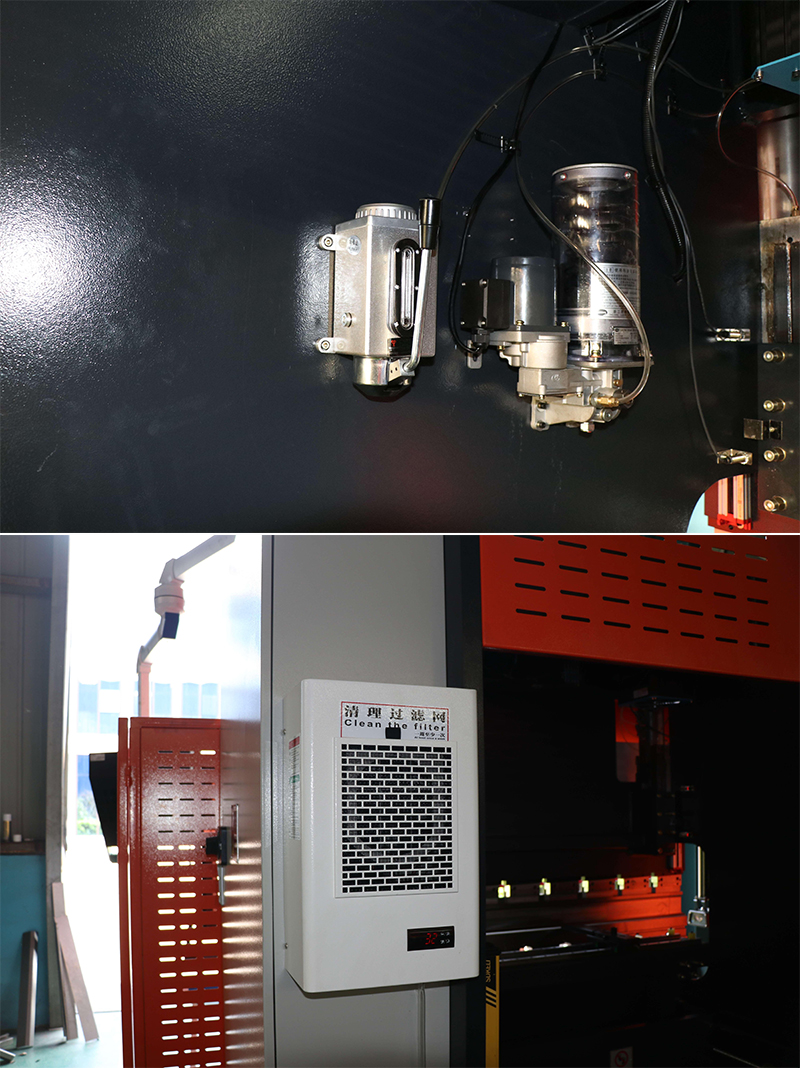

مضخة تشحيم أنتوماتيكية

مكيف هواء مجلس الوزراء

خياري	اسم	وصف

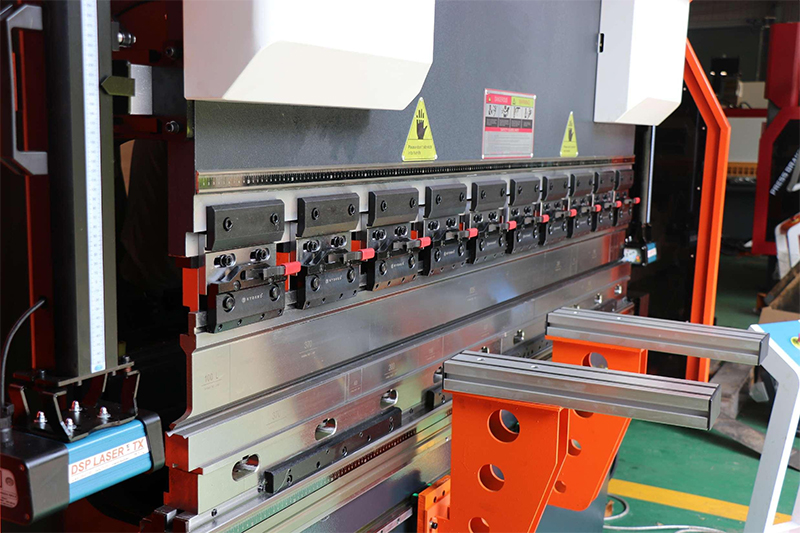

	حماية سلامة الليزر	●جهاز الأمان بالليزر DSP يحمي مشغل مكابح الضغط من خطر التكسير بين الجزء المتحرك والجزء الثابت من الماكينة.
	ستارة خفيفة للسلامة	ستارة ضوء أمان SDKELI من العلامة التجارية الصينية، مثبتة على الجزء الخلفي من الجهاز، إذا دخل شخص ما إلى الجهاز، فسيتم إيقاف تشغيل الجهاز.
	خزانة الأدوات	مجموع 6 طبقات 3 طبقات لكمة 3 طبقات للموت
	مشبك سريع التحرير على الوجهين	يمكن تثبيت كلا الجانبين وإطلاقهما بسرعة
	نظام قياس زاوية الانحناء بالليزر الأوتوماتيكي --- DATAM --- ماركة ألمانية	●قياس الزاوية ●قياس الزنبرك الخلفي ●دقة عالية جداً ●يعمل بدون تلامس
	ويلا لقط هيدروليكي	● تغييرات سريعة للغاية في أدوات مكابح الضغط ● تثبيت وتحديد موضع ومحاذاة دقيقة للغاية ● دبابيس تثبيت فردية لكل قطعة أداة للحصول على قوة تثبيت فائقة ● تحميل وتفريغ الأداة رأسيًا وأفقيًا لتحقيق أقصى سرعة وأمان ● تشطيب احترافي، بما في ذلك مسطرة منزلقة لسهولة تحديد موضع الأداة
