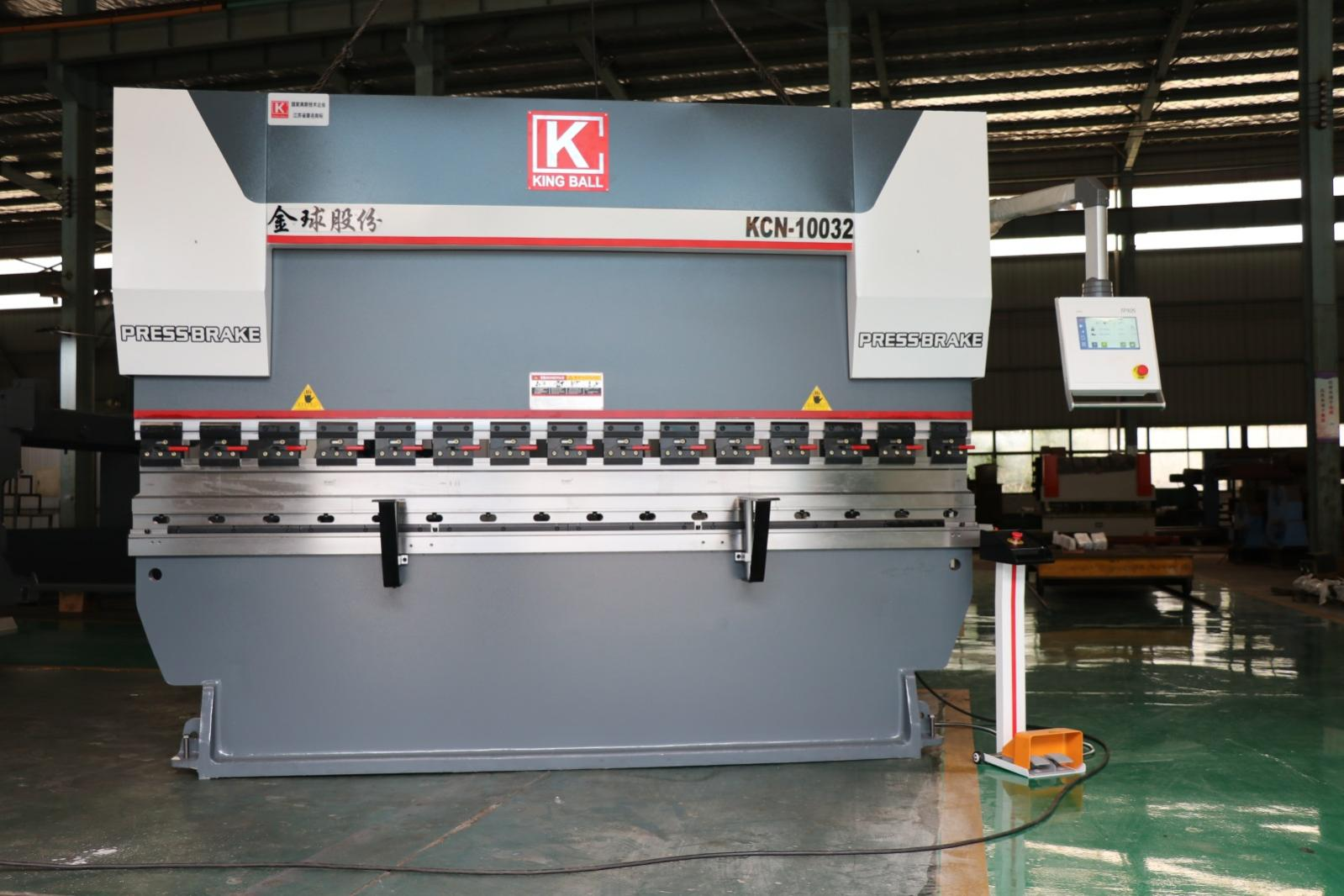

شريط الالتواء مكابح الضغط المتزامنة باستخدام الحاسب الآلي

قوة الانحناء: 40 طن - 5000 طن

طول الانحناء: 2500 مم -6000 مم

العلامة التجارية لجهاز التحكم: DELEM، CYBELEC، ESA

محاور التحكم: 4+1/6+1/8+1محور

库存： 0

رسالتك

سلة الاستفسارات

الهيكل الملحوم والمعالج بشكل عام.

سدادة ميكانيكية وقضيب إلتواء فولاذي للحفاظ على التزامن والدقة العالية.

يتم التحكم في حركة المقياس الخلفي وضربة الكبش بواسطة جهاز التحكم.

وظيفة البرمجة الزاوية لوحدة التحكم ستحقق كفاءة انحناء عالية.

يتم التحكم في المحاور X والمحاور y بواسطة محرك مؤازر، مع حزام متزامن قوي، مع دقة تحكم عالية، وتحديد سريع للموقع وضوضاء منخفضة، وأيضًا مع محاور R الكهربائية.

مع النظام الهيدروليكي المستورد، دقة مستقرة وعالية عند العمل المستمر.

يتم استخدام المسمار اللولبي ذو محمل كروي مستورد والسكك الحديدية الخطية للسدادة الخلفية، لضمان دقة تحديد موضع السدادة الخلفية، من أجل أن تكون دقة معالجة الماكينة أعلى.

معلمات الأداء

لا.	غرض	الموديل: 4025	نموذج: 6325	نموذج: 8025	نموذج: 8032	الموديل : 10025	الموديل: 10032	الموديل: 10040	الموديل: 12525	الموديل: 12523	الموديل: 12540	الموديل: 16032	الموديل: 16040	الموديل: 16050	نموذج: 16060	الموديل: 20032	الموديل: 20040	الموديل: 20050	الموديل: 20060	الموديل: 25032	الموديل: 25040	الموديل: 25050	وحدة
1	الضغط الاسمي	400	630	800	800	1000	1000	1000	1250	1250	1250	1600	1600	1600	1600	2000	2000	2000	2000	2500	2500	2500	كن
2	الأعلى. الانحناء	2500	2500	2500	3200	2500	3200	4000	2500	3200	4000	3200	4000	5000	6000	3200	4000	5000	6000	3200	4000	4000	مم
3	الأعلى. السكتة الدماغية المنزلق	120	120	120	120	150	150	150	150	150	150	200	200	200	200	200	200	200	200	250	250	250	مم
4	الأعلى. اغلاق الارتفاع	340	350	380	380	410	410	410	410	410	410	450	450	450	450	460	460	460	460	530	530	530	مم
5	بين الأعمدة	2100	2100	2100	2600	2100	2600	3100	2100	2600	3100	2600	3100	3900	4800	2600	3100	4000	5000	2600	3100	3900	مم
6	عمق الحلق	250	250	320	320	320	320	320	320	320	320	320	320	320	320	350	350	350	350	400	400	400	مم
7	قوة المحرك الرئيسي	5.5	5.5	7.5	7.5	7.5	7.5	7.5	7.5	7.5	7.5	7.5	11	11	11	15	15	15	15	18.5	18.5	18.5	كيلوواط
8	السرعة المنخفضة	120	120	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	90	90	90	مم/دقيقة
9	سرعة الضغط	10	10	10	10	10	10	10	10	10	10	10	10	10	10	8	8	8	8	8	8	8	مم/دقيقة
10	سرعة العودة	100	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	90	مم/دقيقة
12	السكتة الدماغية على محاور X	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	مم
13	سرعة المحاور X	300	300	300	300	300	300	300	300	300	300	300	300	300	300	250	250	250	250	250	250	250	مم/ثانية
	البعد الكلي---L/WH	3000	3000	3000	3700	3000	3700	4500	3000	3700	4500	3700	4500	5500	6500	3700	4500	5500	6500	3700	4500	6500	مم
14			1400	1500	1600	1600	1750	1750	1750	1750	1800	1800	1870	1920	1920	1920	2000	2000	2000	2000	2150	2150	2200	مم
			2000	2200	3200	2300	2400	2400	2450	2450	2450	2450	2450	2800	2800	3100	3300	2850	2850	3000	3300	3000	3500	مم

صور التفاصيل

تبلغ فترة ضمان مكابح الضغط CNC المتزامنة لشريط Torsion سنتان، وسيتم تشغيلها منذ تاريخ بوليصة الشحن، وإذا ظهرت الملحقات تالفة خلال فترة الضمان، باستثناء الأضرار الناجمة عن التعامل البشري غير السليم، فيمكننا استبدالها للمشتري مجانًا.

الجبهة

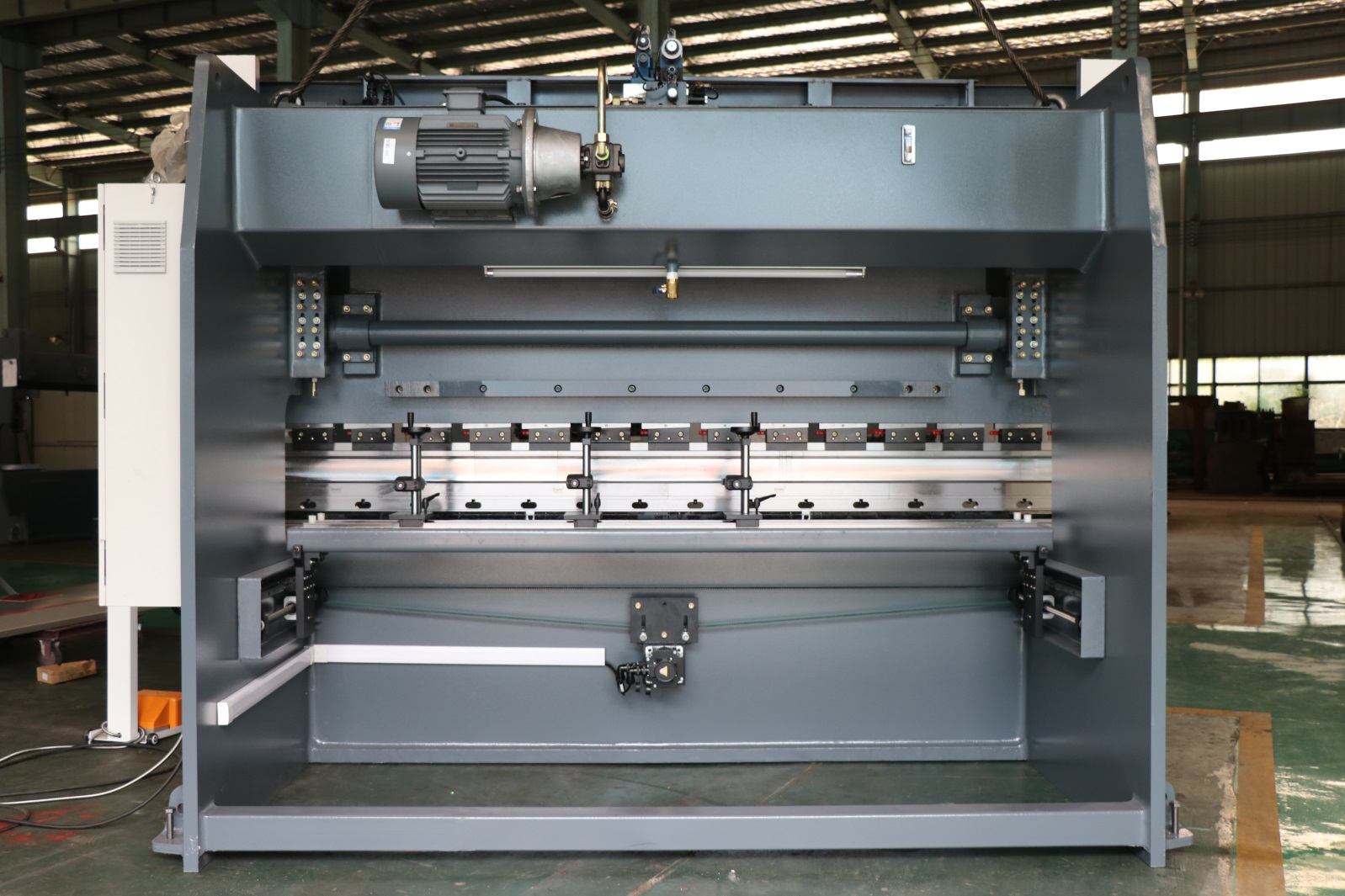

خلف

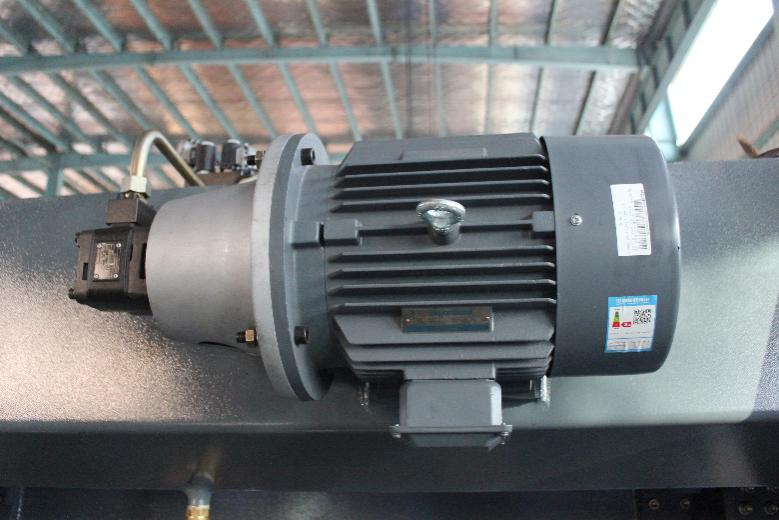

المحرك الرئيسي ماركة سيمنز الألمانية.

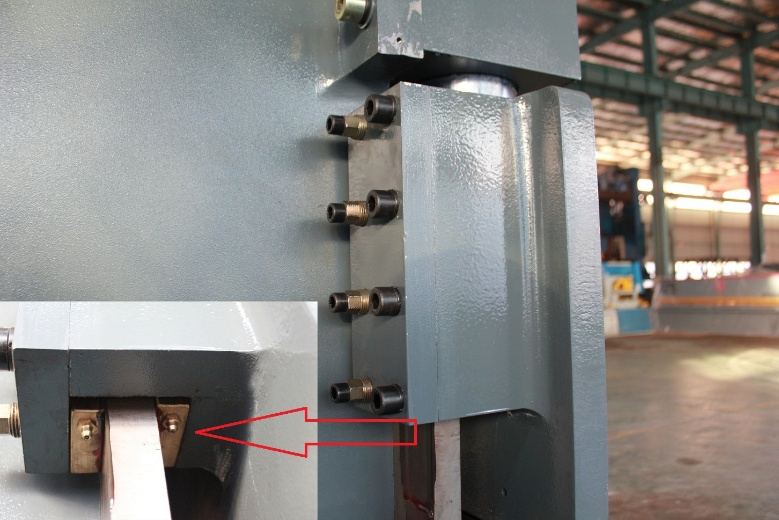

يستخدم الدليل التوجيه النحاسي، المقاوم للاهتراء، وذراع الدعم الأمامي المنزلق المزدوج المثبت

عمر خدمة طويل.

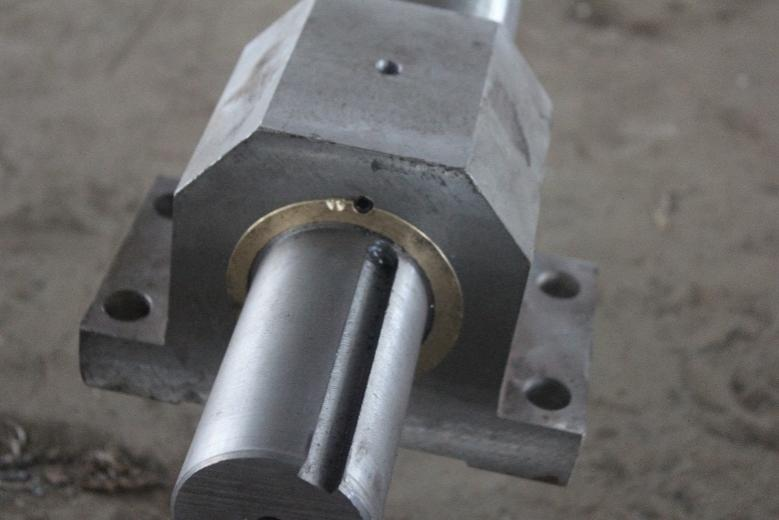

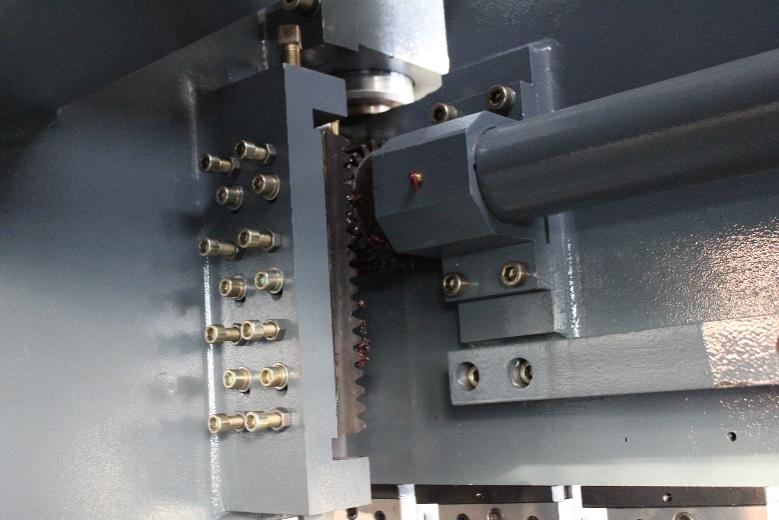

تتم مزامنة شريط الالتواء مع رف التروس. ذاكرة الوصول العشوائي لأسفل بسرعة، وسهلة لضبط الجانبين من التزامن. يستخدم الموصل النحاس المقاوم للتآكل.

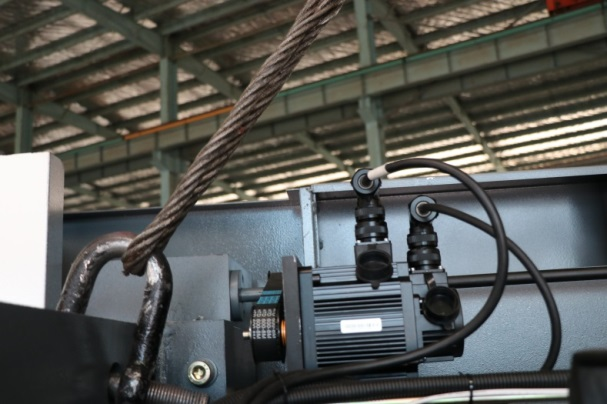

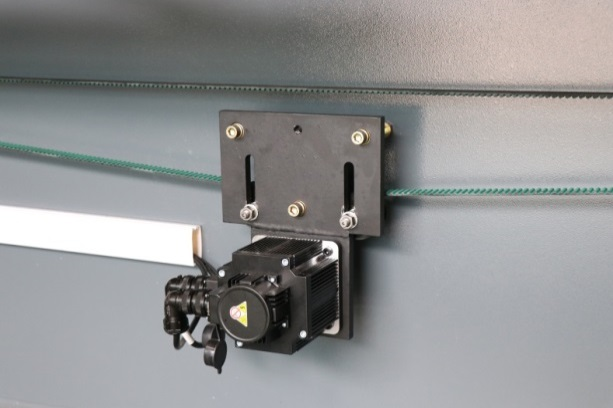

محركات سيرفو ذات محاور X.

محركات مؤازرة ذات محاور Y.

التكوين الرئيسي

اسم	منتج
تحكم CNC	TP10S YC التكنولوجيا العلامة التجارية الصينية
المحرك الرئيسي	ماركة سيمنز الألمانية
المكونات الكهربائية	ماركة شنايدر فرنسا
مضخة والعتاد	العلامة التجارية الأمريكية الأولى
خاتم الختم	العلامة التجارية NOK اليابان
النظام الهيدروليكي	ماركة Boschrexroth الألمانية
الكرة اللولبية، دليل خطي	العلامة التجارية هوك كينغ تايوان
موصل الأنابيب	EMB ألمانيا العلامة التجارية
محرك سيرفو والقيادة	TP10S YC التكنولوجيا العلامة التجارية الصينية
