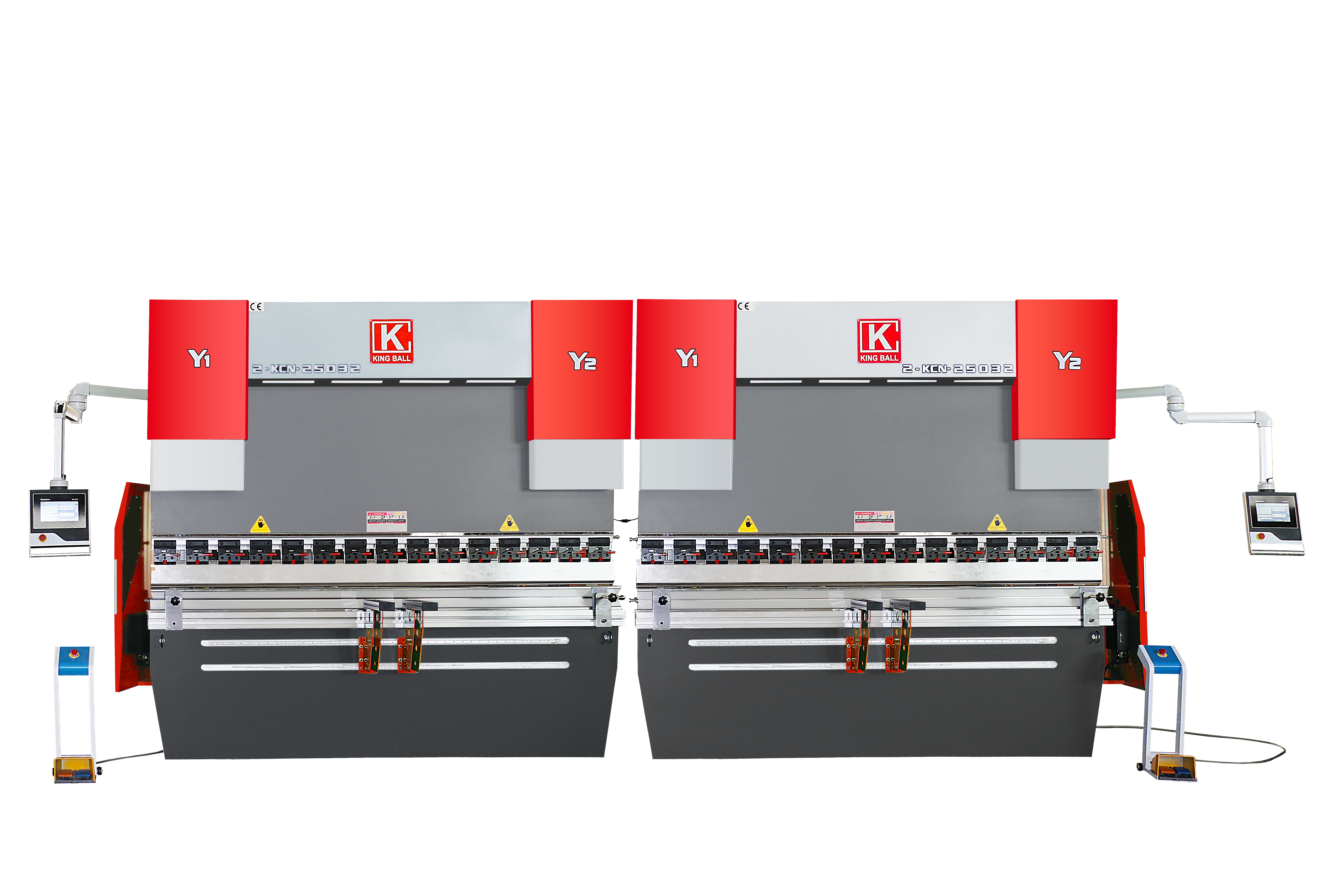

جنبا إلى جنب الهيدروليكية لوحة CNC الصحافة الفرامل

قوة الانحناء: 400 طن - 3200 طن

طول الانحناء: 6000 مم -16000 مم

العلامة التجارية لجهاز التحكم: DELEM، CYBELEC، ESA

محاور التحكم: 4+1/6+1/8+1محور

库存： 0

رسالتك

سلة الاستفسارات

الهيكل الملحوم والمعالج بشكل عام. يتم تحليل الإطار باستخدام برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية الماكينة ودقة الماكينة.

تزامن مؤازر هيدروليكي متناسب اختياري يضمن الدقة المتكررة.

تضمن المحاور القياسية 4+ 1 ومسار الكرة المستوردة وطوق التوجيه الخطي سرعة ودقة المقياس الخلفي. ويمكن استخدام المزيد من آلية المقياس الخلفي للمحاور m وفقًا لمتطلبات العملاء.

يعتمد النظام الهيدروليكي نظام التحكم المتكامل المستورد من ألمانيا والذي يقلل من تركيب خطوط الأنابيب، ويضمن استقرار الماكينة، ويكون المظهر بسيطًا وجميلًا.

يتم تثبيت لوحات من النوع C على جانبي إطار الماكينة، ويتم تثبيت مسطرة الشبكة عالية الدقة على لوحة من النوع C لتجنب تأثير تشوه جسم الطائرة على دقة الانحناء أثناء الانحناء.

تعمل آلية الصياح الميكانيكية الأوتوماتيكية على التخلص من تأثير شريط التمرير على جودة قطعة العمل. تقوم وحدة التحكم CNc تلقائيًا بتعديل مبلغ التعويض ويكون التشغيل مريحًا ودقيقًا.

تستخدم وحدة التحكم CNC الخاصة عادةً شركة Holland DELEM وtaly ESA وSwiss CYBELEC.

معلمات الأداء

لا.	غرض	الموديل: 4016			الموديل: 6325	الموديل : 10032	الموديل : 10040	الموديل: 12532	الموديل : 12540	الموديل: 16032	الموديل: 16040	الموديل: 20032	الموديل: 20040	الموديل: 25032	الموديل: 25040	الموديل: 25060	الموديل: 30032	الموديل: 30040	الموديل: 30060	الموديل: 40040	الموديل: 40050	الموديل: 40060	الموديل: 50040	الموديل: 50050	الموديل: 50060	الموديل: 60050	الموديل: 80060	وحدة
1	قوة الانحناء	400		630	1000	1000	1250	1250	1600	1600	2000	2000	2500	2500	2500	3000	3000	3000	4000	4000	4000	5000	5000	5000	6000	8000	كن
2	طول الانحناء	1600		2500	3200	4000	3200	4000	3200	4000	3200	4000	3200	4000	6000	3200	4000	6000	4000	5000	6000	4000	5000	6000	5000	6000	مم
3	الحد الأقصى للسكتة الدماغية	200		200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	مم
4	افتتاح النهار	430		460	480	480	480	480	480	480	480	480	530	530	530	530	530	530	580	580	580	590	590	590	630	800	مم
5	بين الأعمدة	1200		2100	2600	3100	2600	3100	2600	3100	2600	3100	2600	3100	4800	2600	3100	4800	3100	4000	4800	3100	4000	4800	4000	4800	مم
6	عمق الحلق	300		320	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	500	500	500	500	600	مم
7	قوة المحرك الرئيسي	5.5		5.5	7.5	7.5	11	11	11	11	15	15	18.5	18.5	18.5	22	22	22	30	30	30	37	37	37	45	55	كيلوواط
8	السرعة المنخفضة	80		80	160	160	160	160	130	130	130	130	120	120	120	120	120	120	110	110	110	100	100	100	100	100	مم/ثانية
9	سرعة الضغط	12		12	10	10	10	10	10	10	10	10	10	10	10	10	10	10	9	9	9	9	9	9	9	9	مم/ثانية
10	سرعة العودة	160		160	130	130	130	130	120	120	120	120	110	110	110	100	100	100	100	100	100	90	90	90	90	80	مم/ثانية
11	السكتة الدماغية على محاور X	500		500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	600	600	600	700	700	700	700	800	مم
12	سرعة المحاور X	300		300	300	300	300	300	300	300	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	250	مم/ثانية
13	السكتة الدماغية محاور R	200		200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	200	مم
14	سرعة محاور R	60		60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	مم/ثانية
	البعد الشامل	L	2100	3000	3700	4500	3700	4500	3700	4500	3700	4500	3700	4500	6500	3700	4500	6500	4500	5500	6500	4500	5500	6500	5500	6500	مم
15			W	1450	1650	1750	1750	1800	1800	1870	1920	1920	1950	2150	2150	2200	2180	2250	2300	2400	2600	2650	2800	2800	2800	3000	3000	مم
			H	2150	2350	2450	2450	2450	2450	2450	2700	2700	2700	3100	3200	3400	3200	3300	3500	4000	4150	4300	4100	4200	5200	5300	5600	مم

قائمة التكوين

اسم	منتج
تحكم CNC	ديليم --- العلامة التجارية هولندا
المحرك الرئيسي	سيمنز --- العلامة التجارية الألمانية
مضخة والعتاد	أولا --- العلامة التجارية الأمريكية
النظام الهيدروليكي	بوش ريكسروث --- ماركة ألمانية
موصل الأنابيب	EMB --- العلامة التجارية الألمانية
المكونات الكهربائية	شنايدر --- ماركة فرنسا
محرك سيرفو ومحرك	فوجي --- العلامة التجارية اليابانية
خاتم الختم	NOK --- العلامة التجارية اليابانية
الكرة اللولبية، دليل خطي	هوك كينغ --- العلامة التجارية تايوان
حاكم صريف	جيفي --- العلامة التجارية الإيطالية
محرك سيرفو اختياري للمحرك الرئيسي (380 فولت، 3P، 50 هرتز) يمكن تخصيص الجهد الكهربي	فوجي --- العلامة التجارية اليابانية (يمكن استخدامها لـ Delem & ESA) Inovance --- العلامة التجارية الصينية (يمكن استخدامها لـ CT600S)
حماية اختيارية من الليزر	DSP --- Nuova --- العلامة التجارية الإيطالية BlPS --- Keli --- العلامة التجارية الصينية
ستارة اختيارية خفيفة للخلف	كيلي --- العلامة التجارية الصينية

قائمة التكوين

نموذج وحدة تحكم CNC من Delem	DA53Tx	DA58Tx	DA66S	DA69S
مظهر
شاشة	شاشة TFT ملونة عالية الدقة مقاس 15 بوصة	شاشة TFT ملونة عالية الدقة مقاس 18.5 بوصة	شاشة TFT ملونة عالية الدقة مقاس 24 بوصة	شاشة TFT ملونة عالية الدقة مقاس 24 بوصة
القرار	1366 × 768 بكسل، ألوان 32 بت	1366 × 768 بكسل، ألوان 32 بت	1920 × 1080 بكسل، ألوان 32 بت	1920 × 1080 بكسل، ألوان 32 بت
الحد الأقصى للمحاور	ما يصل إلى 4 محاور +1 و6+1 محاور (اختياري)	ما يصل إلى 4 محاور +1 و6+1 محاور (اختياري)	ما يصل إلى 8 +1 محاور	ما يصل إلى 8 +1 محاور
طريقة البرنامج	البرمجة الرسومية الرقمية ثنائية الأبعاد (اختياري)	البرمجة الرسومية العددية ثنائية الأبعاد	البرمجة الرسومية العددية ثنائية الأبعاد والمحاكاة ثلاثية الأبعاد	البرمجة الرسومية العددية ثنائية الأبعاد البرمجة الرسومية ثلاثية الأبعاد
مستشعر اللمس	التحكم الكامل بشاشة اللمس (PCT-touch)	التحكم الكامل بشاشة اللمس (PCT-touch)	التحكم الصناعي بشاشة تعمل باللمس معاهدة التعاون بشأن البراءات	التحكم الصناعي بشاشة تعمل باللمس معاهدة التعاون بشأن البراءات
سعة التخزين	1 جيجابايت	1 جيجابايت	4 غيغابايت	4 غيغابايت
الأدوات	- مكتبة الأدوات 30 لكمة / 30 قالب - تحديد الأدوات الأبجدية الرقمية - أدوات الحاشية - أدوات نصف القطر	- مكتبة الأدوات 99 لكمة / 99 قالب - تحديد الأدوات الأبجدية الرقمية - برمجة الأدوات الرسومية المجانية - أدوات الحاشية - أدوات نصف القطر	- تكوين أداة رسومية - إعدادات محطة أدوات متعددة - تصور تجزئة الأداة - تحديد أداة أبجدية رقمية - برمجة أداة رسومية مجانية - أدوات هيمينغ - أدوات نصف قطر - دعم محول الأداة - استيراد أداة DXF (اختياري)	- تكوين أداة رسومية - إعدادات محطة أدوات متعددة - تصور تجزئة الأداة - تحديد الأداة الأبجدية الرقمية - برمجة أداة رسومية مجانية - أدوات هيمينغ - أدوات نصف القطر - دعم محول الأداة - استيراد أداة DXF
الشبكات	خياري	خياري	شبكات Windows® القياسية	شبكات Windows® القياسية
حساب تسلسل الانحناء	/	ستاندراد	ستاندراد	ستاندراد
البرمجيات دون اتصال	الملف الشخصي-53TL	الملف الشخصي-58TL	الملف الشخصي-S2D	الملف الشخصي-S3D
القدرة جنبا إلى جنب	خياري	خياري	ستاندراد	ستاندراد
لغة	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR	البرازيل، الصين، تشيكوسلوفاكيا، الدانمارك، هولندا، EN، FI، FR، DE، GR، HU، IT اليابان، KR، LT، PL، PT، RO، RU، SI، ES، SE، TR

محاور التحكم
السكتة الدماغية رام
Y1	محاور التحكم ذات الحلقة المغلقة المتزامنة الكهروهيدروليكية للأسطوانة اليسرى
Y2	محاور التحكم ذات الحلقة المغلقة المتزامنة الكهروهيدروليكية على اليمين
المقياس الخلفي
X	المحاور المتحركة للمقياس الخلفي (الأمامي والخلفي) Standrad: محاور X --- محرك سيرفو واحد تمت ترقيته: محاور X1، X2 --- محركان مؤازران
R	محاور متحركة للمقياس الخلفي (لأعلى ولأسفل) Standrad: محاور R --- محرك سيرفو واحد تمت ترقيته: محاور R1، R2 --- محركان مؤازران
Z	أصابع سدادة المقياس الخلفي تتحرك المحاور (اليسار واليمين) Standrad: محاور Z --- ترقية يدويًا: محاور Z1، Z2 --- محركان مؤازران
تتويج المنضدة
W	حامل تتويج طاولة العمل باستخدام الحاسب الآلي: محاور W --- تتويج بمحرك

عرض المقياس الخلفي (محاور X، R، Z)

1 محاور قياس خلفي (X)

1 محاور المقياس الخلفي، في الواقع نعني 3 + 1 محاور. 1 محاور المقياس الخلفي هو محاور X. محاور Z مع دليل خطي يدوي. يمكن تحريك الأصابع لأعلى ولأسفل ولليسار ولليمين يدويًا.

2 محاور قياس خلفي (X، R)

مقياس خلفي بمحورين، في الواقع نعني 4+1 محاور. مقياسان خلفيان للمحور هما محاور X ومحاور R ومحاور Z مع دليل خطي يدوي. يمكن تحريك الأصابع اليسرى واليمنى يدويًا.

4 محاور قياس خلفي (X، R، Z1، Z2)

المقياس الخلفي ذو 4 محاور، في الواقع نعني 6 + 1 محاور. المقياس الخلفي 4 محاور هو محاور X ومحاور R ومحاور Z1 ومحاور Z2.

6 محاور قياس خلفي

(X1،X2،R1،R2،Z1،Z2)

6 محاور قياس خلفي، في الواقع نعني 8+1 محاور. المقياس الخلفي ذو 6 محاور هو محاور X1 ومحاور X2 ومحاور R1 ومحاور R2 ومحاور Z1 ومحاور Z2.

تتويج طاولة العمل CNC (محاور W)

يقوم نظام التتويج CNC بحساب قيمة التعويض وفقًا للتشوه الإجمالي للشريط المنزلق وسطح الطاولة. وهذا يسمح لمنحنى التشوه للسرير بمحاذاة منحنى التعويض بسلاسة، مما يضمن أفضل استقامة واتساق زاوي لمنتجاتنا.

مبالغ فيه للإظهار

Standrad: محاور W --- تتويج بمحرك

صور التفاصيل

الجبهة

خلف

تتحرك سدادات المحاور Z يسارًا ويمينًا على دليلين خطيين يدويًا.

تتحرك السدادات Z1 وZ2 يسارًا ويمينًا على دليلين خطيين تلقائيًا بواسطة وحدة التحكم CNC.

محاور Z

2 محاور قياس خلفي (4+1 محاور)

محاور Z1، Z2

4 محاور قياس خلفي (6+1 محاور

محاور Z1، Z2

6 محاور قياس خلفي (8+1 محاور)

المحرك الرئيسي --- سيمنز --- العلامة التجارية الألمانية

- كفاءة عالية، وقدرات توفير الطاقة، وعزم دوران كبير، وموثوقية استثنائية

-سهل الاستخدام والصيانة

مضخة التروس --- الأولى --- العلامة التجارية الأمريكية

- كاستيرون عالي القوة، مع ضوضاء تشغيل منخفضة

- تصميم داخلي فريد لتقليل الضوضاء يمكنه تحمل الضغط العالي

-حساسية منخفضة للتلوث الزيتي، لضمان عمر خدمة طويل

النظام الهيدروليكي --- بوش ريكسروث --- ماركة ألمانية

- العمل بشكل مستمر تحت الحمل المقنن، مع نظام هيدروليكي يحافظ على الثبات والدقة

- خالية تمامًا من التسرب

موصل الأنابيب --- EMB --- العلامة التجارية الألمانية

- مع مقاومة الضغط العالي، لا يوجد تسرب للزيت، سهل الصيانة

المكونات الكهربائية---شنايدر---ماركة فرنسا

- جميع المكونات الكهربائية مستوردة من فرنسا

- أسلاك أنيقة، وأداء مستقر ومتين، مما يضمن عمر خدمة طويل

محرك سيرفو ومحرك الأقراص --- فوجي --- العلامة التجارية اليابانية

محرك مؤازر ومحرك --- Inovance --- العلامة التجارية الصينية

- تلبية متطلبات تحديد المواقع عالية الدقة

خاتم الختم --- NOK --- العلامة التجارية اليابانية

- مستورد من اليابان، تأثير إغلاق جيد، سهل التركيب

- مقاومة الزيت، مقاومة التآكل، مقاومة درجات الحرارة العالية، مقاومة الشيخوخة، منع تسرب الزيت

الكرة اللولبية، الدليل الخطي --- هوك كينغ --- العلامة التجارية التايوانية

- مقياس خلفي مع لولب كروي ودليل خطي، دقة عالية، سرعة عالية وضجيج منخفض.

مسطرة صريف --- GIVI --- ماركة إيطالية

- مقياس شبكي عالي الدقة مثبت على اللوحة C.

ذراع دعم أمامي منزلق مزدوج مثبت على الدليل الخطي، سهل الحركة.

نوع مفتاح واحد يطلق التثبيت بسرعة.

يستخدم الدليل التوجيه النحاس، ومقاوم للاهتراء، وعمر الخدمة الطويل.

حارس أمان من نوع الباب على الجانبين

مفتاح الدواسة مع توقف الطوارئ، التشغيل الآمن، القاعدة مع بكرات سهلة الحركة.

مضخة تشحيم يدوية

خياري	اسم	وصف
	محرك سيرفو المحرك الرئيسي	تقنية التحكم SVP، معدل توفير الطاقة أكثر من 50%، تجنب التسخين السريع للزيت الهيدروليكي، تقليل الأخطاء الهيدروليكية.
	حماية سلامة الليزر	●جهاز الأمان بالليزر DSP يحمي مشغل مكابح الضغط من خطر التكسير بين الجزء المتحرك والجزء الثابت من الماكينة.
	ستارة خفيفة للسلامة	ستارة ضوء أمان SDKELI من العلامة التجارية الصينية، مثبتة على الجزء الخلفي من الجهاز، إذا دخل شخص ما إلى الجهاز، فسيتم إيقاف تشغيل الجهاز.
	تابع منحني	● يمكن للوحة الداعمة للورقة أن تتبع قطعة العمل أثناء الثني. يتم التحكم في الدرجة والسرعة التالية بواسطة جهاز التحكم CNC. يمكن لجهاز مساعدة الانحناء التحرك على طول الدليل الخطي إلى اليسار واليمين. ● يمكن تعديل الارتفاع لأعلى ولأسفل يدويًا، كما يمكن للجهاز التحرك للأمام والخلف ليتناسب مع فتحة القالب يدويًا. ● خياران لدعم الطاولة: الفرشاة والأنبوب المقاوم للصدأ. يمكن التحكم في جهاز مساعدة الانحناء للعمل في وقت واحد أو بشكل مستقل.
	خزانة الأدوات	مجموع 6 طبقات 3 طبقات لكمة 3 طبقات للموت
	مشبك سريع التحرير على الوجهين	يمكن تثبيت كلا الجانبين وإطلاقهما بسرعة
	مبرد الزيت	تحديد السعر وفقا للنموذج
	سخان الزيت	تحديد السعر وفقا للنموذج
	نظام قياس زاوية الانحناء بالليزر الأوتوماتيكي --- DATAM --- ماركة ألمانية	●قياس الزاوية ●قياس الزنبرك الخلفي ●دقة عالية جداً ●يعمل بدون تلامس
	ويلا لقط هيدروليكي	● تغييرات سريعة للغاية في أدوات مكابح الضغط ● تثبيت وتحديد موضع ومحاذاة دقيقة للغاية ● دبابيس تثبيت فردية لكل قطعة أداة للحصول على قوة تثبيت فائقة ● تحميل وتفريغ الأداة رأسيًا وأفقيًا لتحقيق أقصى سرعة وأمان ● تشطيب احترافي، بما في ذلك مسطرة منزلقة لسهولة تحديد موضع الأداة
