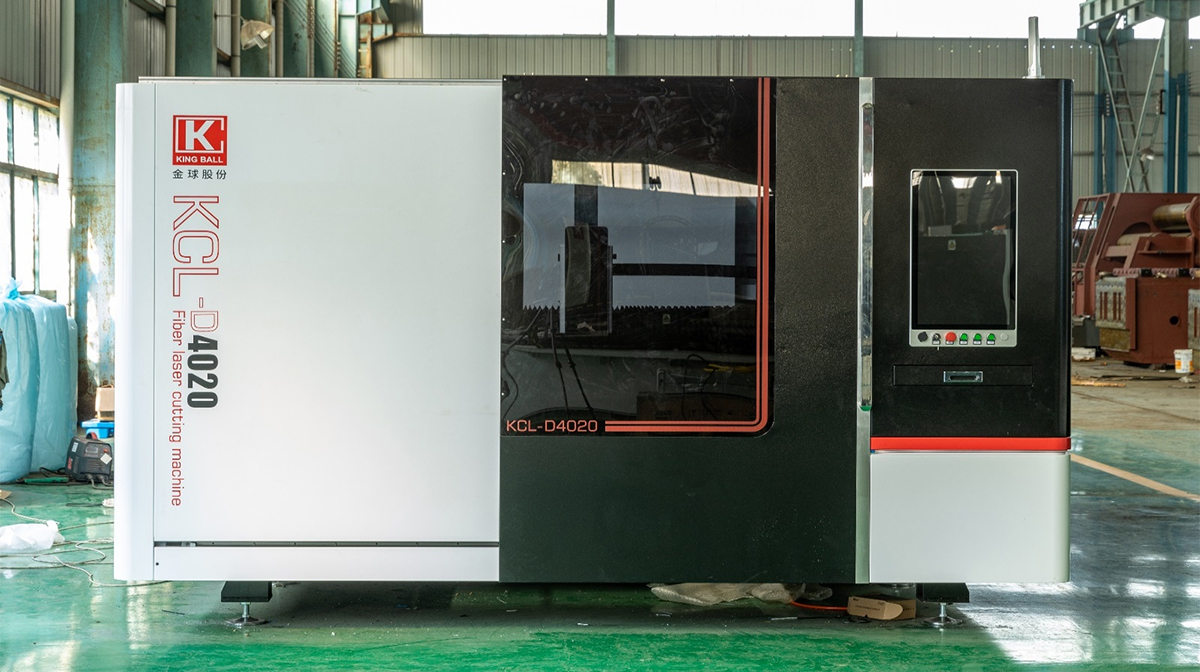

الموديل: KCL-D4020-6000W

قوة الليزر: 6000 واط

نطاق القطع: 4000 مم × 2000 مم

منصة القطع: طاولة التبادل

دقة تحديد موضع المحور X&Y: ±±0.05 مم

دقة تحديد موضع المحور X&Y: ±±0.02 مم

库存： 0

رسالتك

سلة الاستفسارات

معلمات الأداء

لا.	MODEL	KCL-D4020-6000W
1	قوة الليزر	6000 واط
2	نطاق القطع	4000 مم × 2000 مم
3	منصة القطع	طاولة التبادل
4	دقة تحديد المواقع لمحور X&Y	± ± 0.05 ملم
5	دقة تحديد المواقع لمحور X&Y	± ± 0.02 ملم
6	أقصى سرعة لتحديد المواقع (بدون تحميل)	80 م/دقيقة
7	التسارع الأقصى	1.2 جرام
8	سفر المحور X	2000 ملم
9	سفر المحور Y	4000 ملم
10	سفر المحور Z	300 ملم
11	أقصى وزن للتحميل	2000 كجم
12	وزن الآلة	7500 كجم
13	الأبعاد الكلية (الطول × العرض × الارتفاع)	5800 مم * 3530 مم * 2200 مم / 4400 مم * 2365 مم * 950 مم

قائمة التكوين

اسم	KCL-D4020-6000W	ماركة
نظام التحكم	FSCUT4000E	بوشو --- الصين
مصدر الليزر	MFSC-6000W	ماكس --- الصين
رأس قطع التركيز التلقائي	بي ام 110	رايتولز --- الصين
مبرد الماء	HL-6000	هانلي --- الصين
محرك سيرفو	فوجي	فوجي --- اليابان
القضبان والرفوف	قضبان هوك كينغ ورفوف YYC	هوك كينغ & YYC --- تايوان، الصين
المخفض	محرك	محرك كهربائي---فرنسا
الأجزاء الكهربائية	شنايدر	شنايدر---فرنسا
مكونات تعمل بالهواء المضغوط	صمامات SMC	SMC---اليابان
جهاز تهوية	كينغبول	كينغبول --- الصين
منظم الفولتية (اختياري)	80 كيلو فولت أمبير	شنغهاي --- الصين
ضاغط الهواء (اختياري)	22 كيلو وات 16 بار	زيفنغ --- الصين
جامع الغبار (اختياري)	جغ-04	هواكسين --- الصين

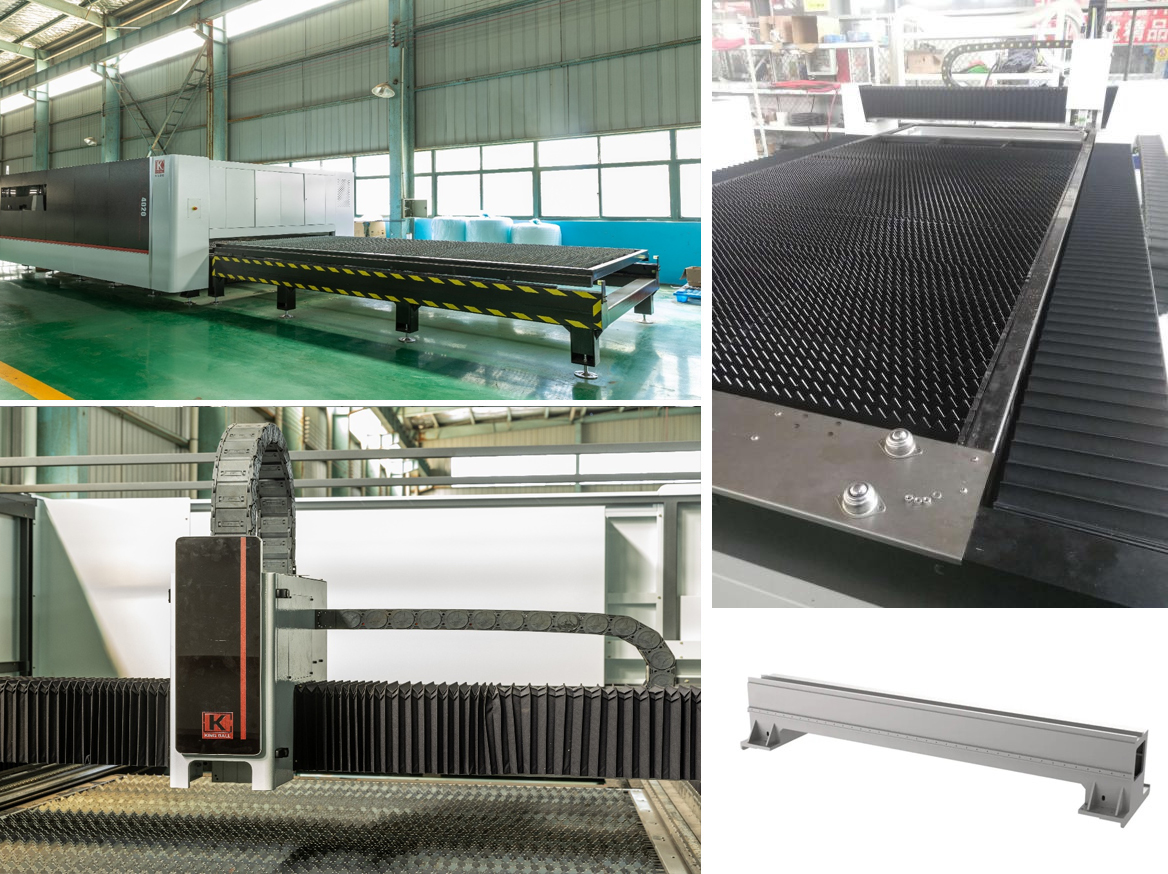

صور التفاصيل

لحام الأنابيب والألواح الفولاذية، طاولة عمل ذات شفرات سميكة مع بكرات تحميل

شعاع الألومنيوم للطيران الهيكلي

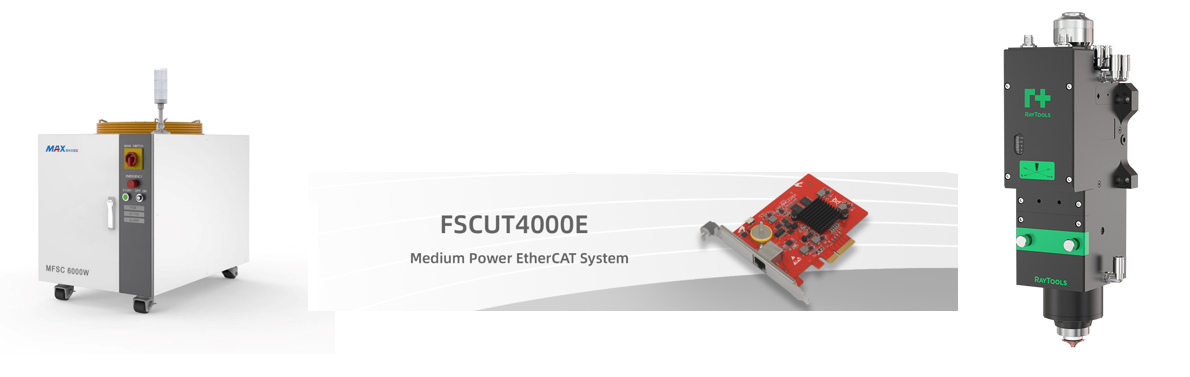

ثلاثة مكونات أساسية	أعلى العلامات التجارية	نموذج
نظام التحكم	بوشو	FSCUT4000E
مصدر الليزر	الأعلى	MFSC-6000W
رأس القطع بالليزر للتركيز اليدوي	أدوات	BM06K

الصين هانلي المياه المبردة

اليابان فوجي محرك سيرفو

فرنسا Motoreducer المخفض

تايوان هوك كينغ القضبان ورفوف YYC

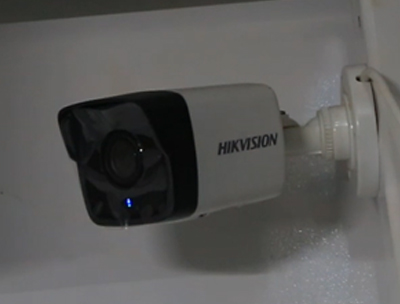

كاميرات HIKVISION صينى 3 قطع

قطع غيار فرنسا شنايدر الكهربائية مع أسلاك واضحة

تخطي السيارة

صندوق الأدوات

لوحة المفاتيح والماوس

التحكم هاندل

نظام التشحيم التلقائي

خرطوم N2

خرطوم O2

ضاغط الهواء (اختياري)

منظم الفولتية

تيار متردد 380 فولت، 3P، 50/60 هرتز

الجهد المخصص --- آلة متكاملة لاستقرار الجهد المتغير

جامع الغبار (اختياري)

خاتم السيراميك

فوهة

الغطاء العلوي زجاجي

غطاء زجاجي سفلي

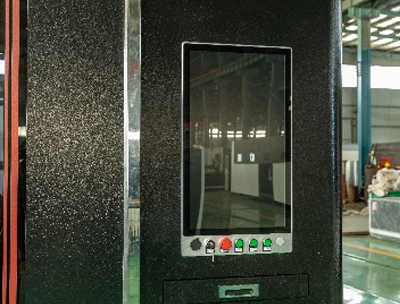

تبريد تكييف الهواء خزانة كهربائية

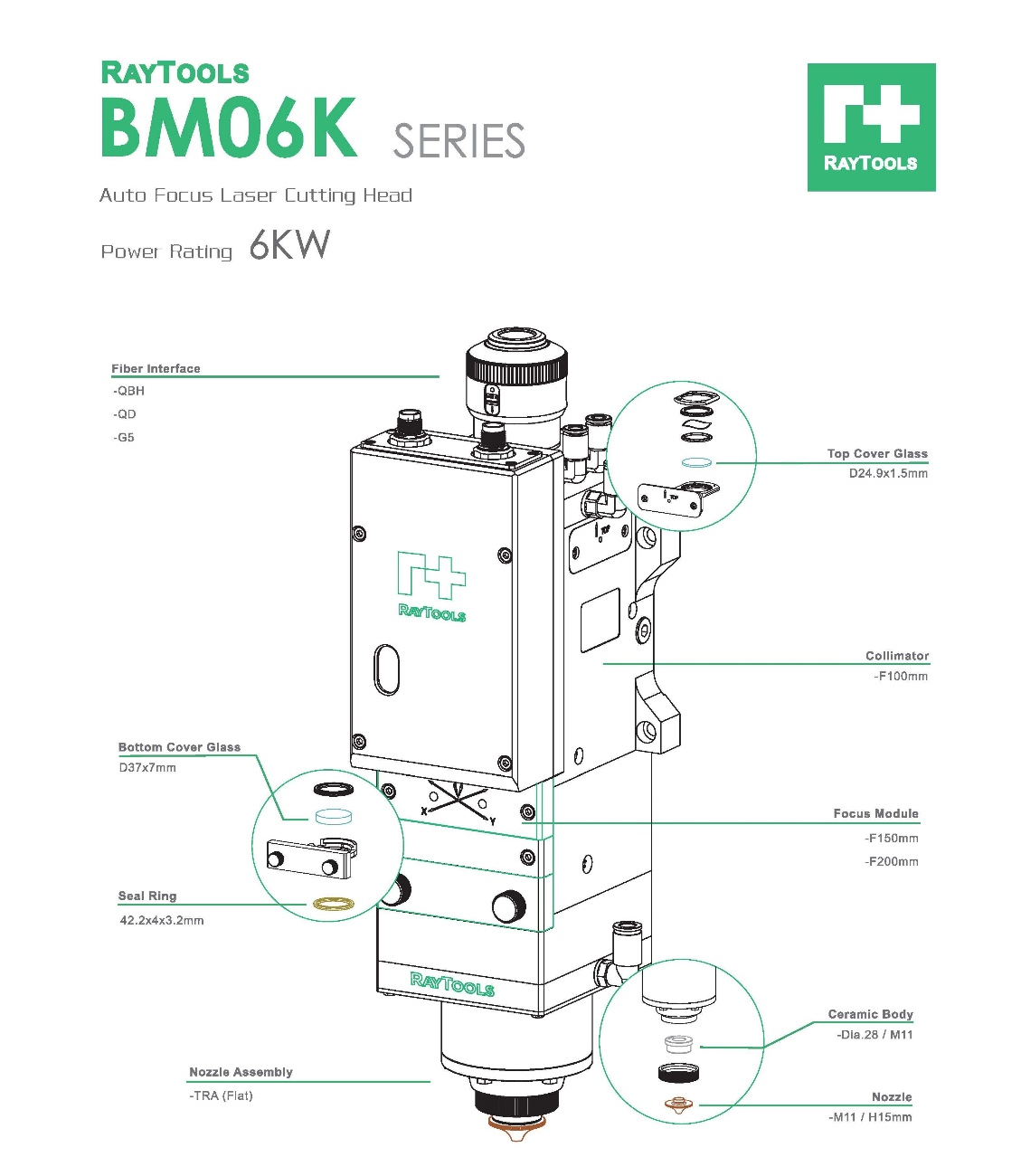

BM06K

مواصفات القطع لمصدر الليزر بقدرة 6000 واط كحد أقصى كمرجع

مادة	سمك (مم)	السرعة (م/دقيقة)	الطاقة (وات)	الغاز	الضغط (بار)	فوهة	موضع نقطة التركيز (مم)	ارتفاع القطع (مم)
الكربون الصلب	1	35-45	6000	N2/الهواء	12	1.5S	0	1
		2			20-25			12	2.0S	-1	0.5
		3			12-14			14	2.0S	-1.5	0.5
		4			8-10			14	2.0S	-2	0.5
		5			6-7			16	3.0S	-2.5	0.5
		6			5-6			16	3.5 ثانية	-3	0.5
		3	3.5-4.2	2400	O2	0.6	1.2هـ	+3	0.8
		4	3.3-3.8	2400			0.6	1.2هـ	+3	0.8
		5	3-3.6	3000			0.6	1.2هـ	+3	0.8
		6	2.7-3.2	3300			0.6	1.2هـ	+3	0.8
		8	2.2-2.5	4200			0.6	1.2هـ	+3	0.8
		10	2.0-2.3	5500			0.6	1.2هـ	+4	0.8
		12	0.9-1	2200			0.6	3.0D	+2.5	0.8
		12	1.9-2.1	6000			0.6	1.2هـ	+5	0.8
		14	0.8-0.9	2200			0.6	3.5D	+2.5	0.8
		14	1.4-1.7	6000			0.6	1.4هـ	+5	1
		16	0.8-0.9	2200			0.6	4.0D	+2.5	0.8
		16	1.2-1.4	6000			0.6	1.4هـ	+6	1
		18	0.65-0.75	2200			0.6	4.0D	+2.5	0.8
		18	0.8	6000			0.6	1.6S	+12	0.3
		20	0.5-0.6	2400			0.6	4.0D	+3	0.8
		20	0.6-0.7	6000			0.6	1.6S	+13	0.3
		22	0.45-0.5	2400			0.6	4.0D	+3	0.8
		22	0.5-0.6	6000			0.6	1.6S	+13	0.3
		25	0.5	2400			0.5	5.00	+3	1
		25	0.4-0.5	6000			0.6	1.85	+14	0.3

مادة	سمك (مم)	السرعة (م/دقيقة)	الطاقة (وات)	الغاز	الضغط (بار)	فوهة	موضع نقطة التركيز (مم)	ارتفاع القطع (مم)
الفولاذ المقاوم للصدأ / المجلفن	1	40-50	6000	ن2	10	1.5S	0	0.8
		2			25-30			12	2.0S	-1	0.5
		3			15-18			12	2.5S	-1.5	0.5
		4			10-12			14	2.5S	-2	0.5
		5			7-8			14	3.0S	-2.5	0.5
		6			6-7			15	3.0S	-3	0.5
		8			3.5-3.8			15	3.0S	-4	0.5
		10			1.6-2			15	3.5 ثانية	-6	0.5
		12			1-1.2			16	3.5 ثانية	-7.5	0.5
		14			0.8-1			16	4.0S	-9	0.5
		16			0.5-0.6			18	4.0S	-10.5	0.5
		18			0.4-0.5			20	5.0S	-11	0.3
		20			0.2-0.35			20	5.0S	-12	0.3
سبائك الألومنيوم	1	30-45	6000	ن2	12	1.5S	0	1
		2			20-25			12	2.0S	-1	0.5
		3			14-16			14	2.5S	-1.5	0.5
		4			8-10			14	2.5S	-2	0.5
		5			5-6			14	3.0S	-3	0.5
		6			3.5-4			16	3.0S	-3	0.5
		8			1.5-2			16	3.0S	-4	0.5
		10			1-1.2			18	3.5 ثانية	-4.5	0.5
		12			0.6-0.7			18	4.0S	-5	0.5
		14			0.4-0.6			18	4.0S	-5	0.3
		16			0.3-0.4			20	5.0S	-8	0.3
النحاس	1	30-40	6000	ن2	12	1.5S	0	1
		2			18-20			12	2.0S	-1	0.5
		3			12-14			14	2.5S	-1	0.5
		4			8-9			14	3.0S	-1.5	0.5
		5			5-5.5			14	3.0S	-2	0.5
		6			3.2-3.8			16	3.0S	-2.5	0.5
		8			1.5-1.8			16	3.5 ثانية	-3	0.5
		10			0.8-1			16	3.5 ثانية	-3	0.5
		12			0.6-0.7			18	4.0S	-4	0.3
نحاس	1	25-30	6000	O2	14	2.0S	-0.5	1
		2			15-18			14	2.0S	-1	0.5
		3			8-10			12	2.0S	-2	0.5
		4			5-6			12	2.0S	-2	0.5
		5			3-4			10	2.5S	-3	0.5
		6			1.5-2			10	2.5S	-3	0.5

ملحوظة: سيتم تحسين الفولاذ الكربوني والفولاذ المقاوم للصدأ والهواء الآخر وقطع النيتروجين والكفاءة والاستقرار، مع تحمل الزيادة في السُمك، ولكن أيضًا عرضة لظاهرة الخبث، ومعلمات البيانات المذكورة أعلاه في قطع الدفعات الفعلية، بواسطة أداة الآلة والنظام ورأس القطع وضغط الهواء والمواد وعوامل أخرى، قد تتغير البيانات، ومعلمات الجدول الأحمر لمعلمات التدقيق، في المعالجة الفعلية بعوامل مختلفة تتأثر بشكل كبير، مناسبة فقط لإنتاج الدفعات الصغيرة، ولا يوصى بمعالجة الإنتاج الضخم، يوصى باستخدام ليزر عالي الطاقة. يجب قطع النحاس باستخدام الأكسجين عالي الضغط، ويمكن للهواء أو النيتروجين أن يتسبب بسهولة في تلف الليزر.

خدمة ما بعد البيع سليمة وموثوقة

فترة ضمان آلة القطع بليزر الألياف هي سنتان للجهاز بأكمله، وتتوقع الأجزاء الاستهلاكية (مرآة الحماية وفوهة النحاس وحلقة السيراميك) أن تعمل منذ تاريخ بوليصة الشحن، إذا ظهرت الملحقات تالفة خلال فترة الضمان، باستثناء الأضرار الناجمة عن التعامل البشري غير السليم، يمكننا استبدالها للمشتري مجانًا.

بالنسبة لمهندس التركيب والتشغيل الذي يسافر إلى الخارج، يحتاج العميل إلى دفع رسوم طلب التأشيرة، وتذكرة ذهابًا وإيابًا للطائرة، و100 دولار أمريكي يوميًا لبدل سفر العمل للمهندس منذ ركوب الطائرة حتى عودته، وتغطية أماكن الإقامة المحلية.

يمكننا أيضًا تقديم الدعم الفني للفيديو عندما تتلقى الجهاز للرجوع إليه.

سيتم الرد على جميع رسائل البريد الإلكتروني في المرة الأولى خلال 12 ساعة، وسيتم التعامل مع جميع رسائل البرامج الاجتماعية في الوقت الفعلي.

قم بتحديث إنتاج الماكينة للعميل بانتظام من خلال الصور ومقاطع الفيديو ومتابعة الطلب بشكل مستمر وطلب التعليقات من العملاء.
